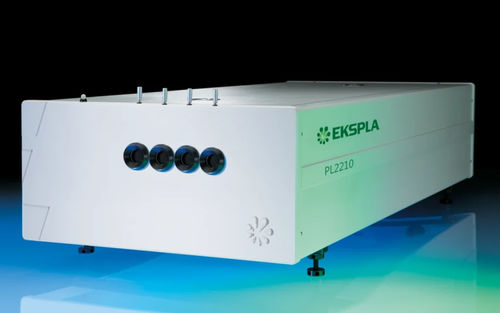

Пикосекундная лазерная система PL2210

твердотельнаянасоснаядля спектроскопии

Серия PL2210 - это Nd:YAG-лазеры с диодной накачкой и воздушным охлаждением, с модовой блокировкой, которые обеспечивают пикосекундные импульсы с килогерцовой частотой повторения. Эти лазеры рассчитаны на высокую энергию импульсов при частоте кГц и имеют твердотельную конструкцию с диодной накачкой и воздушным охлаждением (для PL2210A и PL2210B не требуется внешний источник воды). Они обеспечивают работу "под ключ", низкие эксплуатационные расходы, а также опциональный импульс запуска потоковой камеры с среднеквадратичным джиттером <10 пс. Управление гибкое, доступны интерфейсы для дистанционного управления и ПК, а также опциональные температурно стабилизированные генераторы второй, третьей и четвертой гармоник. Особенности

• Высокая энергия импульсов при частоте кГц
• Твердотельная конструкция с диодной накачкой
• Воздушное охлаждение - внешнее водоснабжение не требуется (для PL2210A, PL2210B)
• Управление "под ключ"
• Низкие эксплуатационные расходы
• Опциональный импульс запуска камеры с джиттером <10 пс
• Панель дистанционного управления
• Управление с ПК
• Опциональные термостабилизированные генераторы второй, третьей и четвертой гармоник

Применение

• Флуоресценция с временным разрешением (включая измерения с помощью стрип-камеры), спектроскопия с зондом накачки
• Накачка с помощью ОФГ/ОФА/ОПО
• Дистанционное лазерное зондирование
• Другие приложения спектроскопии и нелинейной оптики

Описание Короткая длительность импульса, отличная стабильность от импульса к импульсу и превосходное качество луча делают серию PL2210 хорошо подходящей для обработки материалов, спектроскопии с временным разрешением, накачки оптических параметрических генераторов и других современных задач. Гибкая конструкция позволяет устанавливать дополнительные элементы, такие как устройство выбора импульсов для управления частотой повторения и включения режима одиночного выстрела. Частота повторения и время импульсов могут быть привязаны к внешнему радиочастотному источнику или другой сверхбыстрой лазерной системе. Лазер обеспечивает триггерный импульс для синхронизации оборудования, при этом импульс SYNC OUT с низким джиттером регулируется с ПК. Функция PRETRIG обеспечивает опережение триггерного импульса до 400 мкс для точных триггеров потоковых камер с низким уровнем джиттера. Моторизованное переключение длины волны доступно для PL2210A и PL2210B, с нелинейными кристаллами в термостабилизированных нагревателях для генерации гармоник высокой спектральной чистоты. Лазер может управляться через USB (VCP, ASCII-команды), RS232 (ASCII-команды), LAN (REST API), WLAN (REST API) или пульт дистанционного управления с дисплеем с подсветкой. Интерфейсы связи

• USB: виртуальный последовательный порт, ASCII-команды
• RS232: ASCII-команды
• LAN: REST API
• WLAN: REST API

Доступные модели

• PL2210A: До 0,9 мДж, 29 пс импульсов при частоте повторения до 1 кГц
• PL2210B: До 2,5 мДж, 29 пс импульсов при частоте повторения до 1 кГц
• PL2211A: До 5 мДж энергии при частоте повторения 1 кГц при 29 пс импульсах

Опции

• -PRETRIG: Обеспечивает импульсы с низким джиттером для запуска стриковых камер с задержкой в диапазоне -400...600 мкс и среднеквадратичным джиттером <10 пс
• -P80: Обеспечивает длительность выходного импульса 80 пс ±10%
• -P20: Обеспечивает длительность выходного импульса 20 пс ±10%
• -PC: Позволяет уменьшить частоту повторения импульсов на целое число, использовать режим одиночного выстрела и уменьшить низкоинтенсивный квази-КВ фон на длине волны 1064 нм (выходной сигнал уменьшается на ~20% при использовании этой опции)

Спецификации

• Выходная энергия на длине волны 1064 нм: PL2210A: 0,9 мДж, PL2210B: 2,5 мДж, PL2211A: 5 мДж
• Исходная энергия при 532 нм: PL2210A: 0,45 мДж, PL2210B: 1,3 мДж, PL2211A: 2,5 мДж
• Исходная энергия при 355 нм: PL2210A: 0,35 мДж, PL2210B: 0,8 мДж, PL2211A: 1,6 мДж
• Исходная энергия при 266 нм: PL2210A: 0,1 мДж, PL2210B: 0,25 мДж, PL2211A: 0,5 мДж
• Стабильность энергии импульса (StdDev): 1064 нм: 0.5 %, 532 нм: 0.8%, 355 нм: 1.0%, 266 нм: 2,0%
• Длительность импульса (FWHM): 29 ± 5 пс
• Частота повторения импульсов: 1 кГц
• Режим триггера: внутренний/внешний
• Типичная задержка импульса TRIG1 OUT: -500 ... 50 нс
• Джиттер импульса TRIG1 OUT: <0,1 нс среднеквадратичного значения
• Пространственный режим: Близко к гауссову
• Расхождение луча: <1 мрад
• Диаметр луча: PL2210A: 1.7 мм, PL2210B/PL2211A: ~3 мм
• Стабильность наведения луча (RMS): <30 мкрад
• Предимпульсный контраст: >200 : 1
• Поляризация: линейная, >100 : 1
• Размер лазерной головки (Ш × Д × В): 500 × 1031 × 249 ±3 мм
• Размер блока питания (Ш × Д × В): PL2210A: 365 × 392 × 290 мм, PL2210B: 450 × 375 × 130 ±3 мм, PL2211A: 550 × 600 × 550 ±3 мм (стандарт 19″, MR-9)
• Водоснабжение: PL2210A/B: не требуется, воздушное охлаждение; PL2211A: автономный чиллер
• Температура в помещении: 22 ± 2 °C
• Относительная влажность: 20-80% (без конденсации)
• Требования к питанию: 100-240 В переменного тока, однофазный 50/60 Гц
• Потребляемая мощность: PL2210A/B: <1 кВт, PL2211A: <1,5 кВт

Примечание

• Лазер должен быть постоянно подключен к электросети. Если он отключен более чем на 1 час, перед включением необходимо прогреть его в течение нескольких часов.
