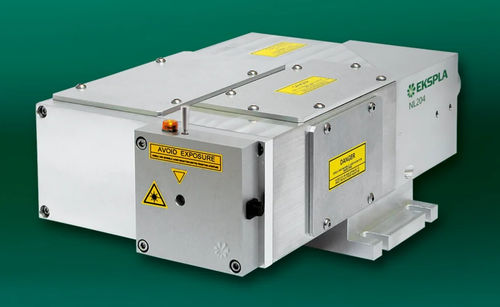

Импульсная лазерная система NL200

наносекундамодулятор добротноститвердотельная

Серия NL200 — это компактный, воздушно-охлаждаемый, Q-ключевой DPSS наносекундный лазер, разработанный для высокой энергии импульса при частотах повторения в кГц. Его конструкция с накачкой с конца обеспечивает компактность и легкую интеграцию в различные промышленные и научно-исследовательские лазерные установки. Обладая короткой наносекундной длительностью импульса, переменной частотой повторения и внешней TTL-триггерной системой, серия NL200 является отличным и экономичным источником для приложений, требующих более высокой энергии импульса, таких как обработка материалов, ремонт панелей дисплеев LCD и OLED, абляция, маркировка, гравировка, лазерная очистка и лазерное осаждение. Этот лазер может быть оснащен модулями генерации гармоник для длин волн 532 нм, 355 нм, 266 нм и 213 нм, что делает его универсальным инструментом для спектроскопии, фотоакустической визуализации и дистанционного зондирования. Механически стабильная и герметичная конструкция обеспечивает надежную работу и долгий срок службы компонентов.

Особенности

• Признанная клиентами надежность
• Два года гарантии
• До 4 мДж энергии импульса при 1064 нм
• Переменная частота повторения до 2500 Гц
• Длины волн 532 нм, 355 нм, 266 нм, 213 нм в стандартных опциях
• Длительность импульса <10 нс при 1064 нм
• Электрооптическое Q-переключение
• Готовность к эксплуатации
• Прочная герметичная полость
• Компактный размер
• Простой и надежный
• Воздушное охлаждение
• Внешняя TTL-триггерная система
• Удаленное управление через клавиатуру и/или любой контроллер, работающий на любой ОС с использованием команд REST API

Применения

• Обработка материалов
• Ремонт панелей дисплеев LCD и OLED
• Маркировка
• Микрообработка
• Гравировка
• Лазерное осаждение
• Лазерная очистка
• Абляция
• Спектроскопия
• Накачка OPO
• Дистанционное зондирование

Преимущества

• Непрерывная настройка частоты повторения при поддержании постоянной энергии импульса, превосходная стабильность направления и энергии луча для микрообработки, маркировки, удаления тонких пленок
• Плавный профиль луча, близкий к гауссовскому, с низким значением M² < 1.3 и хорошей фокусируемостью, полезный для ремонта дисплеев LCD и OLED
• Компактность и легкость для легкой транспортировки и экономии пространства
• Быстрый выбор длины волны для приложений, требующих чередующихся длин волн, таких как абляция материалов и LIBS
• Воздушное охлаждение, надежная технология накачки с конца, безусилительный DPSS-дизайн для легкой эксплуатации, выравнивания, установки и низкой стоимости владения
• Разнообразие интерфейсов управления (USB, RS232, LAN, WLAN) для легкой интеграции с лабораторным или OEM оборудованием

Технические характеристики

• Энергия импульса (при 1064 нм): NL201: 0.9 мДж, NL202: 2.0 мДж, NL204: 4.0 мДж
• Энергия импульса (при 532 нм): NL201: 0.3 мДж, NL202: 0.9 мДж, NL204: 2.0 мДж
• Энергия импульса (при 355 нм): NL201: 0.2 мДж, NL202: 0.6 мДж, NL204: 1.3 мДж
• Энергия импульса (при 266 нм): NL201: 0.08 мДж, NL202: 0.2 мДж, NL204: 0.6 мДж
• Энергия импульса (при 213 нм): NL201: 0.04 мДж, NL202: 0.1 мДж, NL204: 0.2 мДж
• Стабильность энергии импульса (Стандартное отклонение): при 1064 нм: <0.5%, при 532 нм: <2.5%, при 355 нм: <3.5%, при 266 нм: <4%, при 213 нм: <5%
• Типичная длительность импульса: 7–10 нс
• Дрейф мощности: ±2%
• Частота повторения импульса: NL201: 0–2500 Гц, NL202/NL204: 0–1000 Гц
• Пространственный профиль луча: близкий к гауссовскому в ближнем и дальнем полях
• Эллиптичность: 0.9–1.1 при 1064 нм
• M²: <1.3
• Дивергенция луча: <3 мрад
• Поляризация: линейная
• Типичный диаметр луча: 0.7 мм
• Стабильность направления луча (RMS): ≤10 µрад
• Оптический джиттер (Стандартное отклонение): <0.5 нс
• Размер лазерной головки (Ш × Д × В): 164 × 320 × 93 мм
• Блок питания (Ш × Д × В): 470 × 390 × 140 мм
• Длина кабеля: 3 м
• Охлаждение: воздушное охлаждение
• Температура окружающей среды: 18–30 °C
• Относительная влажность: 20–80% (без конденсации)
• Требования к питанию: 100–240 В AC, однофазное, 50/60 Гц
• Потребление энергии: <600 Вт
• Чистота помещения: не хуже ISO класса 9

Примечание

• Лазер должен быть постоянно подключен к электросети. Если он отключен более чем на 1 час, требуется несколько часов прогрева перед включением.
