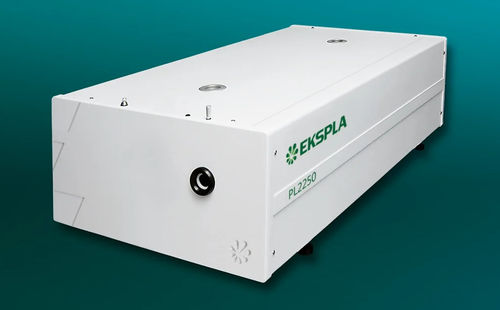

Пикосекундная лазерная система PL2250

для спектроскопииNd:YAGс охлаждением водой

Серия PL2250 - это пикосекундные Nd:YAG-лазеры с ламповой накачкой, предназначенные для получения пикосекундных импульсов высокой энергии до 100 мДж при частоте повторения 20 Гц. Эти лазеры имеют экономичную конструкцию, которая повышает надежность и снижает эксплуатационные расходы и затраты на обслуживание. Система включает твердотельный задающий генератор с диодной накачкой (DPSS) в герметичном монолитном блоке и инновационный регенеративный усилитель с диодной накачкой, что позволяет свести к минимуму тепловое линзирование и улучшить долговременную стабильность. Усилитель мощности с ламповой накачкой оптимизирован для эффективного усиления при сохранении почти гауссова профиля луча и низких искажений волнового фронта. Энергия выходного импульса может быть точно отрегулирована, а генерация гармоник осуществляется с помощью кристаллов KD*P и KDP с угловой настройкой в термостабилизированных печах, что обеспечивает высокую спектральную чистоту для каждой гармоники. Встроенные мониторы энергии обеспечивают непрерывную обратную связь, а система предлагает несколько триггерных импульсов для синхронизации оборудования, с регулируемым опережением или задержкой. Особенности

• Герметично закрытый DPSS задающий генератор
• Регенеративный усилитель с диодной накачкой
• Усилитель мощности с ламповой накачкой, производящий до 100 мДж на импульс при длине волны 1064 нм
• Длительность импульса 30 пс (20 пс опционально)
• Отличная стабильность длительности импульса
• Частота повторения до 20 Гц
• Тревожный импульс запуска камеры с <10 пс джиттера
• Отличная стабильность наведения луча
• Варианты генераторов второй, третьей, четвертой и пятой гармоник с термостабилизацией
• Управление с ПК
• Дистанционное управление с клавиатуры

Применение

• Флуоресценция с временным разрешением (включая измерения с помощью стрип-камеры)
• СФГ/ШГ-спектроскопия
• Нелинейная спектроскопия
• Спектроскопия лазерного пробоя
• ОПГ накачки
• Дальнейшее лазерное зондирование
• Спутниковая дальнометрия
• Другие спектроскопические и нелинейно-оптические эксперименты

Инновационный дизайн Серия PL2250 отличается экономичной конструкцией, которая повышает надежность и снижает эксплуатационные расходы. Задающий генератор DPSS герметичен, а регенеративный усилитель с диодной накачкой позволяет изменять частоту повторения и не требует обслуживания. Усилитель мощности с ламповой накачкой оптимизирован для эффективного усиления импульсов, поддерживая почти гауссовый профиль луча и низкие искажения волнового фронта. Энергия выходного импульса регулируется с шагом в 1%, а стабильность энергии от импульса к импульсу составляет менее 0,8% среднеквадратичного значения на длине волны 1064 нм. Для генерации гармоник используются кристаллы KD*P и KDP с угловой настройкой в термостабилизированных печах, с сепараторами гармоник для высокой спектральной чистоты. Встроенные мониторы энергии обеспечивают обратную связь в реальном времени, а система предлагает несколько триггерных импульсов для синхронизации, с регулируемым опережением или задержкой. Простое и удобное управление лазером Лазером можно управлять с главного устройства или персонального компьютера через USB (VCP, ASCII-команды), RS232 (ASCII-команды), LAN (REST API) или с пульта дистанционного управления с дисплеем с подсветкой.

• USB: виртуальный последовательный порт, ASCII-команды
• RS232: ASCII-команды
• LAN: REST API
• WLAN: REST API

Опции

• -P20: Обеспечивает длительность выходного импульса 20 пс ±10%. Энергия импульсов на 30% ниже по сравнению с версией 30 пс. Ширина линии <2 см-¹ на длине волны 1064 нм.
• -P80: Обеспечивает длительность выходного импульса 80 пс ±10%. Характеристики энергии импульса соответствуют модели.

Характеристики / Технические характеристики

• Энергия импульса (на 1064 нм): до 100 мДж (PL2251C), 80 мДж (PL2251B), 50 мДж (PL2251A)
• Энергия импульса (на 532 нм): до 50 мДж (PL2251C), 40 мДж (PL2251B), 25 мДж (PL2251A)
• Энергия импульса (на 355 нм): до 30 мДж (PL2251C), 24 мДж (PL2251B), 15 мДж (PL2251A)
• Энергия импульса (при 266 нм): до 12 мДж (PL2251C), 10 мДж (PL2251B), 7 мДж (PL2251A)
• Стабильность энергии импульса (StdDev): <0.8% при 1064 нм, <1,0% при 532 нм, <1,1% при 355 нм, <1,2% при 266 нм
• Длительность импульса (FWHM): 29 ± 5 пс (опциональный диапазон 20-90 пс)
• Стабильность длительности импульса: ±1.0 пс
• Частота повторения: до 20 Гц
• Поляризация: линейная, вертикальная, >99%
• Предимпульсный контраст: >200:1
• Джиттер оптического импульса: внутренний/внешний
• Внутренний режим срабатывания: <50 пс
• Внешний режим срабатывания: ~3 нс
• Задержка импульса SYNC OUT: от -500 до 50 нс, регулируемая
• Расходимость луча: <0,5 мрад
• Стабильность наведения луча (RMS): ≤20 мкрад
• Диаметр луча: ~8 мм (PL2251A), ~10 мм (PL2251B), ~12 мм (PL2251C)
• Типовое время прогрева: 30 мин
• Размер лазерной головки (с гармониками): 456×1233×249 мм ±3 мм
• Размер лазерной головки (без гармоники): 456×1031×249 мм ±3 мм
• Размер электрического шкафа: 550×600×550 мм ±3 мм (стандарт 19″, MR-9)
• Умбическая длина: 2,5 м
• Охлаждение: водяное
• Расход воды: <8 л/мин, 2 бар, макс. 20 °C
• Температура в помещении: 22 ± 2 °C
• Относительная влажность: 20-80% (без конденсации)
• Требования к питанию: 200-240 В переменного тока, 16 А, однофазный, 50/60 Гц
• Потребляемая мощность: <2,5 кВА
