Промышленный прибор для измерений и сигнализации D2xC4

компактныйпожарный

Краткое описание

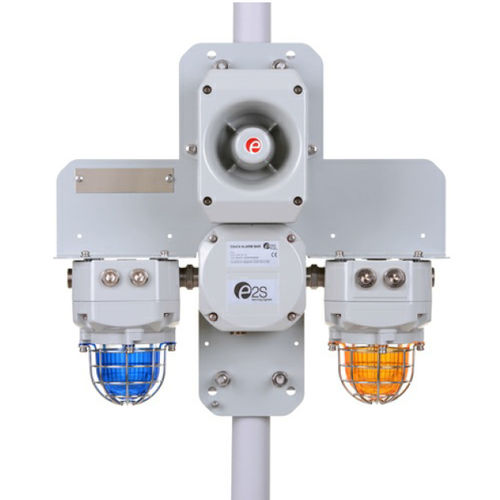

D2xC4 — интегрированная взрывозащищённая светозвуковая панель, объединяющая мощные LED- или ксеноновые (Xenon) строб-маячки с громкоговорящим сигнализатором D2xS1. Предназначена для сред класса I/II Div 2 и Zone 2/22. Компактный close-coupled узел поставляется с заводской жгутовой проводкой и встроенной распределительной коробкой для упрощённого подключения и монтажа.

Ordering / Options

• Распределительная коробка: J1 — с 12 × клеммами SAK 2.5 на DIN-рейке
• Варианты маячков (выбор для каждой позиции): D2xB1X05 (5J Xenon), D2xB1X10 (10J Xenon), D2xB1LD2 (LED мультифункция)
• Цвета линз: Янтарный, Синий, Прозрачный, Зелёный, Магента, Красный, Жёлтый
• Звуковой сигнал: встроенный D2xS1 (выбор тонов/ступеней)
• Варианты питания: 24V dc (18–30Vdc), 115–120Vac (50/60Hz), 220–230Vac (50/60Hz)
• Кабельные вводы: несколько опций (2 × M20x1.5; 2 × 1/2" NPT; 2 × 3/4" NPT; 2 × M25x1.5; одиночные варианты; адаптеры доступны)
• Материалы заглушек/адаптеров: латунь, никелированная латунь, нержавеющая сталь
• Материал защитной решётки: 316 A4 нержавеющая сталь (опция с биркой оборудования и сервисными наклейками)
• Сертификации/версии: UL, cUL, IECEx, ATEX

Особенности

• UL464/UL1638 — частное пожарное применение и общая сигнализация
• Международные допуски: UL, cUL, IECEx, ATEX
• Доступно с LED и/или ксеноновыми маячками
• Встроенный звуковой сигнал до 116 dB(A) @ 1 м
• 4 удалённо выбираемых уровня/канала и 64 выбираемых тона
• Автосинхронизация в многозвуковой системе
• Заводская сборка с интегрированным жгутом и встроенной распределительной коробкой
• Монтаж на нержавеющей монтажной панели; корпус из морского алюминия LM6
• Боросиликатные стеклянные линзы, стандартные стальные защитные решётки, сменные цветные фильтры
• Степень защиты: Type 4/4X/3R/13, IP66/67

Технические данные (ключевые)
LED-маячок D2xB1LD2 — Источник: массив 4 × высокомощных Cree® LED; Эфф. интенсивность: 73.4 cd (UL1638 private mode), 180 cd (общая сигнализация); Пиковая интенсивность: 300,000 cd; Срок службы LED: >60,000 ч; Синхронизация: 1Hz, 1.3Hz, 2Hz.

Ксеноновый маячок D2xB1X10 10J — Энергия: 10 J; Частота вспышек: 1 Hz; Расчётный пик: 1,000,000 cd; Расчётная эф. интенсивность: 500 cd.

Ксеноновый маячок D2xB1X05 5J — Энергия: 5 J; Частота: 1 Hz; Расчётный пик: 500,000 cd; Расч. эф. интенсивность: 250 cd.

Звуковой сигнал D2xS1 — Макс. выход: 116 dB(A) @ 1 m [107 dB(A) @ 3 m]; Номинал: 112 dB(A) @ 1 m ±3 dB (Tone 2); 64 тона; 4 ступени; Регулировка громкости: -12 dB(A).

Общая информация
Крепление: комплект для монтажа на стойку в комплекте; Корпус: LM6 морской алюминий, хроматирован и порошковая окраска; Материал линзы: купол из боросиликатного стекла + PC цветной фильтр; Защитная решётка: 316 A4 нержавеющая сталь; Кабельные вводы: стандарт 2 × 1/2" NPT (доп. адаптеры); Клеммы: 0.5–2.5 mm² SAK 2.5 или BK12; Заземляющий болт: M4; Температура монтажа: -40 до +50 °C; Хранение: -40 до +70 °C; Относит. влажность: 99% (тропическая защита/конформное покрытие электроники).

Ток потребления (номинал)
24V dc (18–30Vdc): D2xB1LD2 99.5 mA / D2xB1X10 560 mA / D2xB1X05 275 mA / D2xS1 313 mA
115–120Vac 50/60Hz: D2xB1LD2 68 mA / D2xB1X10 185 mA / D2xB1X05 80 mA / D2xS1 90 mA
220–230Vac 50/60Hz: D2xB1LD2 70 mA / D2xB1X10 107 mA / D2xB1X05 30 mA / D2xS1 52 mA

Кодирование / номера деталей
Идентификатор: D2xC4 = интегрированная панель с LED и/или ксеноновыми маячками и звуковым сигнализатором. J1 = распределительная коробка с 12 × SAK 2.5. Пример номера: D2xC4 J1 5G 5A 5R S1 DC024 B N 1 A 1 G.

Сертификации

• UL/cUL: E245313, E230764
• IECEx: IECEx ULD 14.0004X
• ATEX: DEMKO 14 ATEX 4786493904X
• CSFM и классификации NEC/CEC для Class I/II Div 2 и Zone 2/22

Таблица тонов (обзор)
D2xC4 поддерживает 64 настраиваемых тона (T1–T64), каждый может быть назначен на стадии 1–4. Примеры: T1 TF037.WAV 1000 непрерывно (PFEER токсичный газ); T2 TF009.WAV 1200/500 @1Hz сканирующий; T3 TF045.WAV 1000 @0,5Hz прерывистый. Страновые или заказные конфигурации тонов доступны по запросу.
