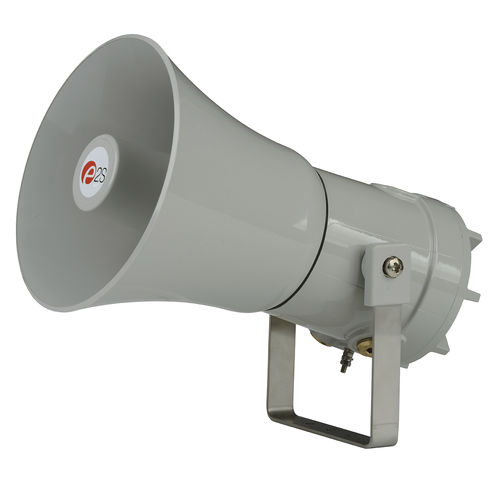

Установленный громкоговоритель на кронштейне D1xL2F

для опасных зонпрочныйогнестойкий

Обзор продукта
D1xL2F — 25W громкоговорящая колонка PA с реверсивным (re-entrant) рупором, предназначенная для высоких уровней звукового давления в системах оповещения и сигнализации в взрывоопасных зонах. Корпус из морского алюминиевого сплава LM6, стойкий к коррозии, IP66/67 (Type 4/4X), подходит для Class I & II Div 1 и Zone 1, 20, 21.

Описание
Рупор изготовлен из ударопрочного, трудногорючего термопласта и может быть заменён на месте. Динамик использует стандартное соединение 1 3/8"-18 (male). Все модели имеют тройные кабельные вводы и дублированные клеммы. Большая клеммная камера и крышка с резьбовым взрывозащищённым соединением упрощают монтаж и текущее обслуживание.

Особенности

• Несколько отводов трансформатора (опции 25/70/100V)
• Регулируемый хомут с трещоткой из 316 нержавеющей стали
• Тройные кабельные вводы и дублированные клеммы
• Корпус из морского алюминия с хроматным и порошковым покрытием (ISO 12944-6)
• Сертификации UL 1480 и CAN/ULC-S541 для систем пожарной сигнализации и оповещения

Коды / Опции
Тип продукта: D1xL2 — D1xL2 25W. Тип рупора: F — Flare re-entrant. Опции: V100 (100V), V070 (70V), V725 (25V/70V), R008 (8 Ω), R016 (16 Ω).
Варианты вводов кабеля: A/B/C/D/F/G — различные конфигурации M20/M25 и NPT-адаптеров; заглушки поставляются (кроме адаптеров). Материалы заглушек/адаптеров: латунь / никелированная латунь / нержавеющая сталь. Кронштейн: A4 316 нержавеющая сталь (опционально с идентификационной биркой). Версии продукта: A — UL, cUL, IECEx, ATEX, CSFM, INMETRO, DNV; D — Class II UL/cUL (некоторые опции трансформатора исключены). Стандартные и индивидуальные конфигурации. Цвет корпуса: красный или серый (специальные цвета по запросу).

Сертификаты

• UL / cUL (документ: E230764)
• IECEx (IECEx ULD 19.0008X)
• ATEX (DEMKO 19 ATEX 2141X)
• CSFM (7136-2279:0504)
• UKCA (UL21UKEX2132X)
• INMETRO (IEx 24.0158X)
• DNV (TAA00003KC)

Технические характеристики

• Номинальная мощность: 25 Watts RMS
• SPL версия A: 104dB ±3dB @ 1W @ 1m (Pink); 119dB ±3dB @ 25W @ 1m (Номинал); 123dB(A) @ 1m при 1.3kHz (Макс)
• SPL версия D: 89dB ±3dB @ 1W @ 1m (Pink); 98dB ±3dB @ 25W @ 1m (Номинал); 108dB(A) @ 1m при 1.3kHz (Макс)
• 25/70V отводы (версия A): 25W / 12.5W / 6W / 2W / 1W (импедансы в паспорте)
• 70V отводы (опция низкого импеданса): 25W / 12.5W / 6W / 2W
• 100V отводы: 25W / 12.5W / 6W / 2W
• Низкоомные варианты: 8 Ω или 16 Ω
• Q-фактор: 3.1 @ 500Hz; 2.8 @ 1kHz; 6.4 @ 2kHz; 13.2 @ 4kHz; 13.8 @ 8kHz
• Индекс направленности: 4.9 @ 500Hz; 4.5 @ 1kHz; 8.1 @ 2kHz; 11.2 @ 4kHz; 11.4 @ 8kHz
• Частотный диапазон: 400Hz — 8 000Hz
• DC-контроль линии: 2.2µF конденсатор (трансформатор); 470µF (низкоомный)
• Степень защиты: EN60529: IP66/67; UL50E / NEMA250: 4/4X/3R/13
• Материал корпуса: морской LM6 алюминиевый сплав
• Покрытие корпуса: хроматирование и порошковая краска — ISO 12944-6 CX, C5VH & C5H
• Стандартные вводы кабеля: 1 × 1/2" NPT & 2 × M20 (резьбовые адаптеры доступны)
• Клеммы: 0.5–2.5mm² (20–14 AWG), дублированные
• Заземляющий шпилькa: M5
• Объём корпуса: <2 литров
• Температура монтажа (версия A): NEC: -55° до +85°C; CEC/IECEx/ATEX: -55° до +75°C
• Температура монтажа (версия D): NEC Class Div: -40° до +70°C; NEC Class Zone / CEC: -55° до +75°C
• Температура хранения: -55° до +85°C
• Относительная влажность: 95% (рекомендуется тропизация для условий с высокой влажностью и высокой температурой)
• MTBF (V100/V070/V725): 630.69 лет / 5 524 861 часов (MIL-217)
• MTBF (R008/R016): 830.22 лет / 7 272 727 часов (MIL-217)
• Вес: версии с линией: 4.5 kg; низкоомные: 4.2 kg
