Многофункциональная аварийная лампа GNExB1X05

мигающаяпроблесковаяфлеш

Обзор продукта

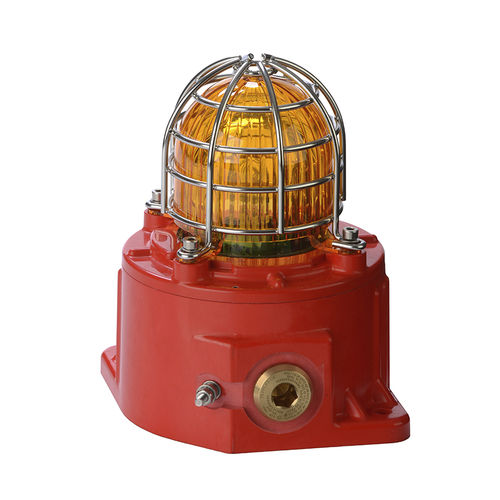

GNExB1X05 — взрывозащищённая ксеноновая строб‑сигнализация мощностью 5 Дж, сертифицированная по IECEx и ATEX для опасных зон. UV‑стабильный корпус из GRP и расширенный температурный диапазон обеспечивают пригодность для применения в зонах 1, 2, 21 и 22, где требуется высоковидимая сигнальная индикация.

Особенности

• Взрывозащищённый UV‑стабильный корпус из GRP (стеклопластик)
• Степень защиты IP66/67
• Автоматическая синхронизация для мульти‑маячных систем
• DC‑версии с тремя выбираемыми частотами вспышек и дистанционным переключением частоты
• Пользовательская замена ксеноновой трубки, механически зафиксированной от ударов и вибрации
• Стеклянная линза с защитной решеткой из нержавеющей стали и нержавеющие крепежи
• Полевая замена UV‑устойчивых PC цветных фильтров (янтарный, синий, прозрачный, зелёный, маджента, красный, жёлтый)
• Двойные вводы кабеля и дублированные клеммы для установки «гроздью» (daisy‑chain)
• Стандарт SIL1; возможность SIL2 Route 2H (IEC61508:2010)

Технические характеристики
Энергия: 5 Дж (5Ws)
Частота вспышек: DC: 1Hz (60fpm), 1.5Hz (90fpm) и двойная вспышка; AC: 1Hz (60fpm)
Ступени тревоги: DC‑блоки — 2 (режим двойного удара переключается дистанционно)
Пиковая кандела (расчёт по энергии): 500 000 cd
Эффективная интенсивность (расчёт): 250 cd
Измеренная пиковая кандела (по IES): 45 449 cd
Измеренная эффективная интенсивность (IES, прозрачная линза): 117,93 cd
Напряжения DC: 12Vdc (10–14Vdc), 24Vdc (20–28Vdc), 48Vdc (42–54Vdc)
Напряжения AC: 115Vac (110–125Vac), 230Vac (220–240Vac)
Степень защиты: IP66/67
Материал корпуса: UV‑стабильный GRP
Рабочая температура: -50°C до +70°C
Вводы кабеля: 2 x M20 ISO (включён 1 заглушка); доступны адаптеры на M25, 1/2" и 3/4" NPT
Клеммы: 0.5–2.5 мм² (20–14 AWG)
Объём корпуса: < 2 litres
Ресурс трубки: эмиссия снижается до 70% после 5 млн. вспышек
MTBF (MIL 217): DC 1 687 763 ч; AC 2 032 520 ч

Потребление
12V dc (10–14V dc): 437 mA (данные пускового тока доступны)
24V dc (20–28V dc): 254 mA (inrush 1,09 A 5 ms)
48V dc (42–54V dc): 158 mA
115V ac (110–125V ac 50/60Hz): 95 mA
230V ac (220–240V ac 50/60Hz): 54 mA

Коды изделий / Опции
Базовый тип: GNExB1 — Тип X05 (ксеноновая строб‑лампа 5 Дж)
Коды напряжения: DC012, DC024, DC048, AC115, AC230
Коды вводов кабеля: A = 2 x M20; B = 2 x адаптера 1/2" NPT; C = 2 x адаптера 3/4" NPT; D = 2 x M25; E/F/G = варианты с одним адаптером
Материалы заглушек/адаптеров: B = латунь; N = никелированная латунь; S = нержавеющая сталь
Опции защитной решётки: A4 316 нержавеющая сталь; аксессуары: комплект крепления на опору и солнцезащитный козырёк

Сертификации

• IECEx UL 15.0003X
• ATEX DEMKO 15ATEX1448X
• UKCA UL21UKEX2136X
• TR‑CU Ex EAC
• PESO / CCOE
• INMETRO
• SIL1 & SIL2 Route 2H по IEC61508 (2010)

Кодирование

• II 2G Ex db IIC Gb T6 Ta -50°C до +40°C
• II 2G Ex db IIC Gb T5 Ta -50°C до +55°C
• II 2G Ex db IIC Gb T4 Ta -50°C до +70°C
• II 2D Ex tb IIIC Db T110°C Ta -50°C до +70°C

Коэффициент эффективной канделы по цвету линзы
Янтарный: 0,70
Синий: 0,24
Прозрачный: 1,00
Зелёный: 0,25
Красный: 0,23
Жёлтый: 0,93

Технические характеристики (сводка)

• Модель: GNExB1X05
• Тип: Ксеноновая строб‑балка 5 Дж
• Измеренная эффективная интенсивность: 117,93 cd (прозрачная линза)
• Измеренный пиковый световой поток: 45 449 cd (IES‑ссылка)
• Напряжения: 10–14Vdc, 20–28Vdc, 42–54Vdc, 110–125Vac, 220–240Vac
• Степень защиты: IP66/67
• Корпус: UV‑стабильный GRP; опционально защитная решётка A4 316 нерж.
• Диапазон температур: -50°C до +70°C
• Вес: 1,5 кг
