Прибор для измерений и сигнализации D1xB2LD2

Описание

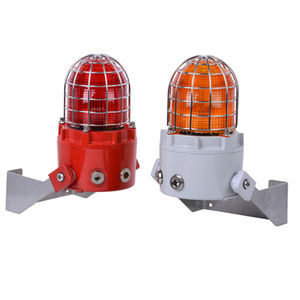

D1xB2LD2 — это взрывозащищённая многофункциональная светодиодная сигнальная лампа с международными сертификатами. Прочный корпус типа 4/4X из коррозионностойкого сплава алюминия LM6 морского класса подходит для приложений Class I/II Div 1, Zone 1, 2, 21 и 22.

Особенности

• Пять режимов вспышки: 1Hz, 1.33Hz, 2Hz, двойной и тройной импульс
• Автоматическая синхронизация в системах с несколькими маяками
• Режимы постоянного света высокого и низкого уровня
• Три удалённо переключаемых ступени/канала в DC-версиях
• Стандартная защита из A4 (316) нержавеющей стали
• Съёмный поликарбонатный UV-стабильный цветной фильтр
• 4 боковых и 1 подвесной ввод кабеля, заглушки в комплекте
• Корпус из морского алюминия, стойкий к коррозии
• Одобрено для морского применения UL

Технические данные

• Источник: массив из 4 High Power Cree® светодиодов
• Режимы: 1Hz (60 fpm), 1.33Hz (80 fpm), 2Hz (120 fpm), Double, Triple, Steady High, Steady Low
• Эффективная интенсивность (cd): 338 cd – 1Hz вспышка; 174 cd – Steady High
• Цвета линз: Amber, Blue, Clear, Green, Magenta, Red, Yellow
• Напряжение DC: 24Vdc (18–30Vdc)
• Напряжение AC: 115Vac (110–120Vac), 230Vac (220–240Vac)
• Пусковой ток @ 24Vdc: 1890mA <0.22ms
• Срок службы LED: >60,000 часов
• Уровень целостности безопасности: SIL1 & SIL2 Route 2H (IEC61508:2010)
• Степень защиты: IP66/67; NEMA/Type: 4/4X/3R/13
• Материал линзы: боросиликатное стекло повышенной ударопрочности
• Корпус: LM6 морской алюминиевый сплав, хроматное покрытие и порошковая окраска
• Цвет корпуса: Красный или Серый (специальные цвета по запросу)
• Вводы кабеля: Сторона: 2 × 3/4" NPT & 2 × M20x1.5mm; Подвес: 1 × 3/4" NPT
• Заглушки: латунь, никелированная или нержавеющая сталь
• Клеммы: 0.5–2.5mm² (20–14 AWG); поддержка 12 AWG цельный; дублированные клеммы
• Шпилька заземления: M5
• Мониторинг линии: блокирующий диод включён; опции EOL для DC
• Объём корпуса: < 2 литров
• Рабочая температура: -55°C до +80°C
• Температура хранения: -55°C до +80°C
• Относительная влажность: 99% – электроника тропизирована/покрыта
• MTBF DC: 1,865,671 часов (MIL 217)
• MTBF AC: 1,790,510 часов (MIL 217)
• Вес: 3.2 кг

Потребление (номинальное)

• 24Vdc (18–30Vdc): Steady High 240mA; Steady Low 134mA; Flash 1Hz 110mA; Max 500mA; In-rush 1890mA <0.22ms
• 115Vac (110–120Vac 50/60Hz): Steady High 95mA; Steady Low 78mA; Flash 1Hz 90mA; Max 180mA; In-rush 1150mA <12ms
• 230Vac (220–240Vac 50/60Hz): Steady High 48mA; Steady Low 37mA; Flash 1Hz 45mA; Max 100mA; In-rush 670mA <12ms

Коды / Информация для заказа

• Тип продукта: D1xB2
• Тип: LD2 – Многофункциональная LED-лампа
• Варианты питания: DC024 / AC115 / AC230
• Варианты вводов кабеля [e]: M / B / E
• Материал заглушки/адаптера [m]: B (латунь), N (никелированный), S (нержавеющая сталь)
• Материал защиты [s]: 1 (A4 316 нерж. сталь), 3 (A4 316 с табличкой), 5 (A4 316 с табличкой и этикеткой)
• Версия продукта [v]: A или J (варианты сертификации)
• Опция продукта [o]: 1 (Стандарт), X (Кастом)
• Цвет корпуса [x]: R (Красный), G (Серый), S (Специальный)
• Цвет линзы [y]: A, B, C, G, M, R, Y

Сертификации

• UL / cUL – File ref: E245313
• IECEx: IECEx ULD 19.0006X
• ATEX: DEMKO 19 ATEX 2009X
• UKCA: UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 соответствуют IEC61508 (2010)

Эффективные коэффициенты по цвету (candela)

• Amber: 0.59
• Blue: 0.27
• Clear: 1.00
• Green: 0.51
• Magenta: 0.34
• Red: 0.15
• Yellow: 0.85

Многофункциональные шаблоны (стадии)

• Стадии: Stage 1 [on board] / Stage 2 [remote] / Stage 3 [remote] (удалённые стадии только для DC)
• Примеры: Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike: 150ms on, 150ms off x2, 600ms off ; Triple strike: 150ms on, 150ms off x3, 600ms off
