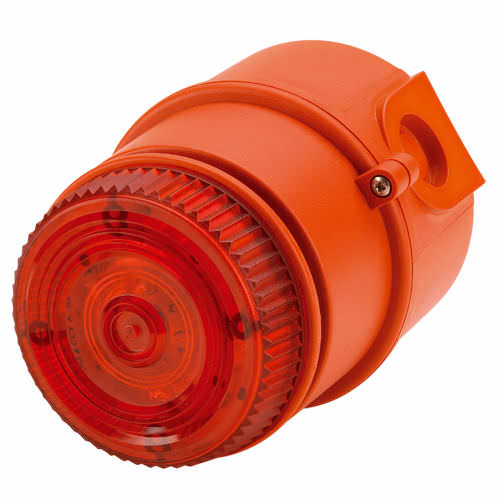

Передатчик аварийного звукового сигнала со светодиодным индикатором IS-mC1

электронныйискробезопасныйATEX

Описание
IS-mC1 — компактный комбинированный звуковой оповещатель 100 dB(A) и световой маячок L.E.D. Для питания звукового и светового сигналов требуется одна Zener‑барьерная схема или гальванический изолятор; альтернативно устройство можно настроить как только звуковое или только световое. Сертификации: ATEX, IECEx и GOST‑R для Зоны 0, а также FM для Class I Division 1 / Zone 0.

Особенности

• Защита от входной перегрузки и обратного тока
• Сертифицированное конечное резистивное подключение (EOL)
• Автоматически синхронизируемый звуковой выход
• Призматическая линза оптимизирует эффективность L.E.D.
• Доступны пользовательские конфигурации тонов и частот

Загрузки (список файлов)
Datasheet: Datasheet.pdf
Installation Manual: D251-01-601-IS_Issue_1__IS-mC1_.pdf
ANZEx installation: IS5013_A_IS-mC1AN.pdf
IECEx certificate: IECEx_SIR_06.0045X_Issue_4_IS-mini_range.pdf
ATEX certificate: Sira_05ATEX2084X_Issue_9_IS-mini_range.pdf
FM certificate: FM_CoC_3029125_IS-mini.pdf
UKCA Certificate: CSAE_21UKEX2553X_Iss_0_IS-Mini.pdf
Russian Ex certificate: EAC_EU_C-GB.AA71.B.00273_20.pdf
RTN permit: RTN_permit_PPC_00-29227.pdf
Russian Fire certificate: Russian_Fire_Certificate_-GB.25..03286.PDF
Russian Maritime register: 19.00195.278.pdf
ANZEx certificate: ANZEx_07.4044X_Issue_0_IS-mini_Range.pdf
Hong Kong Fire Dept. cert.: HK_FSD_IS-mini.pdf
Declaration of Conformity: DC-011_Issue_J_IS-Mini.pdf
Declaration of Conformity UKCA: DC-088_Issue_A_UKCA_IS-Mini.pdf
2D чертеж (PDF): D251-05-601_Issue_2.pdf
2D чертеж (DWG): D251-05-601_Issue_1.dwg
3D чертеж (STEP): D251-05-601-3D_Issue_1.STEP
Wiring Schematic: D5037_Issue_A_IS-mC1.pdf
Nameplate Drawing: D251-09-601_Issue_1_IS-mC1.pdf
Hi-res изображения (TIFF): 1-13-010_IS-mC1-R-A.tif / 1-13-010_IS-mC1-R-B.tif / 1-13-010_IS-mC1-R-R.tif

Технические характеристики
Звуковой оповещатель:
Номинальная мощность: 100 dB(A) @ 1 m ± 3 dB – Тон 2* [91 dB(A) @ 10 ft / 3 m]
Кол-во тонов: 49 (соответствует UKOOA/PFEER)
Кол-во ступеней: 3
Регулировка громкости: Макс. 100 dB(A); Мин. 90 dB(A) – Тон 2
Эффективная дальность: 40 m / 131 ft @ 1 kHz

LED-маячок:
Источник света: Массив из 6 высокоэффективных LED
Цвета LED: Красный, Янтарный, Синий, Зелёный и Прозрачный
Режимы мигания: Двойной импульс 2 Hz и 1 Hz
Эффективная интенсивность (cd): 23 cd* (измерено по I.E.S.)

Общие данные:
Напряжение: 16–28 Vdc через Zener‑барьер или гальванический изолятор
Комбинированный ток: ок. 30 mA при питании 24 V через 28 V 300 Ω Zener‑барьер
Класс защиты: IP65
Режим работы: Непрерывный
Материал корпуса: UL94V0 & 5VA FR ABS & PC
Цвет корпуса: RAL3000 Красный
Крепления: Нержавеющая сталь
Кабельные вводы: 2 x M20 (возможны индивидуальные конфигурации)
MTBF: 141,63 лет / 1.240.694 часов – MIL‑217
Клеммы: 0,5–2,5 mm²
Рабочая температура: -40° до +60°C
Температура хранения: -40° до +70°C
Относительная влажность: 90% при 20°C
Вес: 0,44 kg / 0,97 lbs

Коды деталей
IS-mC1-R/[y]
[y]: Цвет LED: A = Amber / B = Blue / G = Green / R = Red / C = Clear (белый LED). Примечание: синие и зелёные версии используют прозрачную линзу.
Комбинированный или только звук: Может питаться от любой сертифицированной Zener‑барьеры или гальванического изолятора с параметрами Uo ≤ 28 Vdc, Io ≤ 93 mA, Po ≤ 660 mW
Только маячок: Параметры до Uo ≤ 28 Vdc, Io ≤ 660 mA, Po ≤ 1,2 W

Сертификации

• ATEX: SIRA 05ATEX2084X
• IECEx: IECEx SIR 06.0045X
• FM approved
• GOST‑R: POCC GB.JB05.B03365

Таблица тонов (сводка)
Доступно 49 тонов (UKOOA/PFEER). Примеры:
T1 — 340 Hz непрерывно — Stg2: T2 — Stg3: T5
T2 — 800/1000 Hz @ 0,25 с попеременно — Stg2: T17 — Stg3: T5
T3 — 500/1200 Hz Slow Whoop — Stg2: T2 — Stg3: T5
Возможны национальные или индивидуальные конфигурации тонов по запросу.
