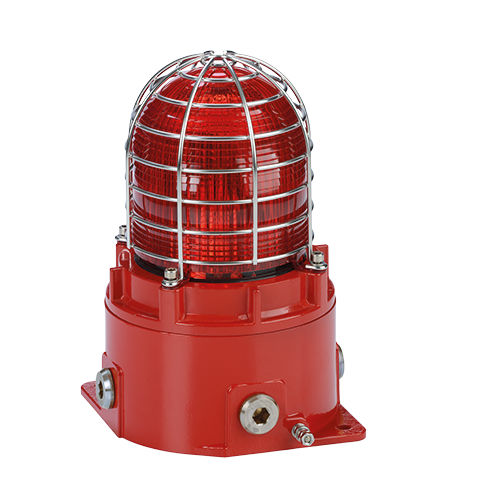

Вращающийся маяк STExB2RT1

с галогеновой подсветкой115 Vca12 Vcc

Обзор продукта
STExB2RT1 — взрывозащищённая вращающаяся галогенная сигнальная лампа, предназначенная для использования в опасных зонах (зоны 1, 2, 21 и 22). Корпус выполнен из коррозионно-стойкой нержавеющей стали 316L, подходит для промышленных условий эксплуатации.

Описание
STExB2RT1 формирует высокоинтенсивный вращающийся сигнал, обеспечивающий видимость при повышенной окружающей освещённости. Применён съёмный фильтр цвета из УФ-стабильного поликарбоната и ударопрочная линза из боросиликатного стекла. Корпус 316L имеет резьбовой путь пламени, четыре кабельных ввода M20, дублированные клеммы для каскадных (daisy-chain) подключений и большую область для подключения, что ускоряет монтаж.

Загрузки (доступные документы)

• 1-21-180-stexb2rt1_datasheet.pdf
• D199-01-301-IS_Issue_2__STExB2RT1_.pdf
• D199-00-301-IS-RUS_Issue_3_STExB2RT1.pdf
• D199-00-301-IS-IEx_Issue_B_STExRT1.pdf
• IECEx_ULD_16.0017X_005_STEx.pdf
• DEMKO_16_ATEX_1466X_Rev._5_STEx.pdf
• UL21UKEX2019X_Rev.2_STEx.pdf
• IEx20.0156X_R1_STExS_L_B_C_J.pdf
• RU_-GB.%D0%9D%D0%9065.%D0%92.01252_21.pdf
• CCOE_P622994_STExB_S_L_C_J_H.pdf
• 25-06-154202_E25-06-160124_NB0007_STEx.pdf
• TL17013A_STExCP8_IP6X_STEx_IPX6.pdf
• TL24103B_STExB2_IP67.pdf
• DC-070_Issue_H_STEx.pdf
• DC-100_Issue_A_STEx_UKCA.pdf
• D199-05-201_Issue_2.pdf
• D199-06-301_Issue_1.pdf
• D199-09-301_Issue_2_STExB2RT1.pdf
• D254-00-101_Issue_1.pdf
• D254-00-001_Issue_1.pdf
• D217-05-281_Issue_1__STExB2_.pdf

Особенности

• Галогенная лампа 20/25W (G6,35/GY6,35)
• В комплекте заглушки из нержавеющей стали 316
• Крепления и защитная решётка из нержавеющей стали в стандартной комплектации
• Полеобменный УФ-стабильный цветной фильтр для линзы
• 4 кабельных ввода (боковые: 4 x M20x1.5mm)
• Дублированные клеммы (вход & выход) для каскадных установок
• Корпус из коррозионно-стойкой нержавеющей стали 316L

Сборки
STExB2RT1 может поставляться в составе смонтированного узла с сигнальными звуковыми извещателями STEx и дополнительными сигнальными маяками STEx (ксеноновые или LED). Может поставляться с коробкой соединений Ex d STExJ2 или без неё.

Технические характеристики

• Источник: галогенная лампа G6,35/GY6,35
• Мощность: 20W (DC); 25W (AC)
• Скорость вращения: 180 RPM (+/-30 RPM)
• Эффективная светимость (cd): 633 cd (прозрачная линза при оптимальном напряжении)
• Цвета линзы: Янтарный, Синий, Прозрачный, Зелёный, Магента, Красный & Жёлтый
• Напряжения DC: 12V dc; 24V dc
• Напряжения AC: 115V ac; 230V ac
• Ресурс привода: >5,000 hrs
• Степень защиты: IP66/67 (по EN60529)
• Материал линзы: боросиликатное стекло с высокой ударопрочностью
• Материал корпуса: нержавеющая сталь 316L
• Цвет корпуса: Красный (RAL3000)
• Отделка корпуса: хроматирование & порошковое покрытие; ISO 12944-6 CX, C5VH & C5H
• Заглушки: нержавеющая сталь
• Клеммы: 0.5 – 2.5mm² (20-14 AWG); дублированные клеммы
• Заземляющий шпилька: M5
• Мониторинг цепи: включена блокирующая диодная схема; EOL мин. 500 Ом 2W или 3k3 Ом 0.5W; диод可 устанавливаться (DC версии)
• Объём корпуса: <2 litres
• Температура установки: -50° до +70°C (-58°F до +158°F)
• Температура хранения: -50° до +70°C (-58°F до +158°F)
• Относительная влажность: 95% (рекомендуется дополнительная тропическая обработка при сочетании высокой влажности и высоких температур)
• Вес: 6.0 kg / 13.23 lbs
• Номинальное потребление: 12Vdc: 1.73 A (+/-10%); 24Vdc: 970 mA (+/-10%); 115Vac: 216 mA (115-120Vac); 230Vac: 111 mA (220-240Vac)
