Поворотное соединение для воды GP 12

для масладля вакуумадля газа

Обзор продукта

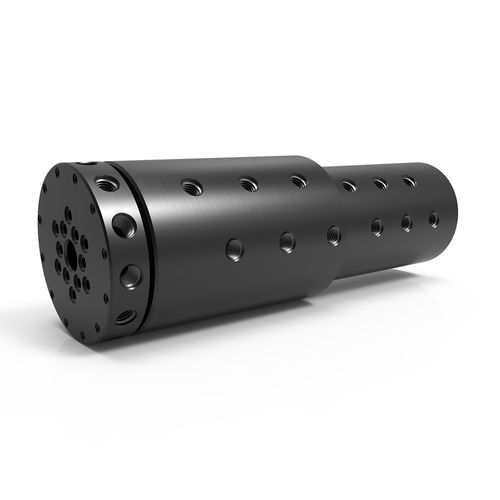

Роторные вводы GP Series с 12 каналами содержат двенадцать независимых потоков в одном вращающемся узле, что позволяет одновременно передавать разные среды при вакууме и двунаправленном давлении. Стандартная конструкция — углеродистая сталь с черным оксидом; доступны варианты из нержавеющей стали для коррозионно-стойких применений и передачи воды/агрессивных сред.

Ключевые характеристики

• 12 независимых каналов для одновременной передачи нескольких сред
• Технология уплотнений, пригодная для вакуумного режима и двунаправленного давления
• Стандартный корпус и вал: углеродистая сталь (черный оксид); доступны варианты из нержавеющей стали
• Стандартные боковые резьбовые соединения: NPT или BSPP
• Опциональные проточки с уплотнением O-ring на фланце для заподлицо монтирования (указывать при заказе)
• Разработано для интеграции с электрическими скользящими контактами (slip rings) для комбинированной передачи жидкости и электричества/данных
• Типичные совместимые среды: воздух/газы, охлаждающая жидкость, масло/гидравлика, вода/гликоль (водные охлаждающие растворы — с ингибиторами коррозии; гидравлические масла — на нефтяной основе)

Примерные конфигурации

• GP-201-12 — 1/4"-18 NPT (также доступен в BSPP) — проход 0,250" [6,35 мм] — диаметр 4,437" [112,7 мм] — длина 13,380" [339,85 мм] — сквозное отверстие 0,750" [19,05 мм] — мин. крутящий момент 19,2 ft-lbs [26,03 Nm]
• GP-301-12 — 3/8"-18 NPT (также доступен в BSPP) — проход 0,375" [9,525 мм] — диаметр 4,937" [125,4 мм] — длина 15,370" [390,40 мм] — сквозное отверстие 0,750" [19,05 мм] — мин. крутящий момент 26,2 ft-lbs [35,52 Nm]

Доступные опции

• Кастомизация для адаптации стандартных изделий под требования проекта
• Интеграция электрических скользящих контактов для комбинированной передачи жидкости и электричества/данных
• Опция фланцевого уплотнения с O-ring вместо боковых резьбовых соединений для заподлицо монтажа

Производительность и данные

• Доступны графики «давление vs крутящий момент» и «давление vs скорость» для моделей серии GP
• Различные опции по давлению и скоростям в зависимости от вариантов серии; смотрите примерные конфигурации

Технические характеристики

• Максимальное давление: 7,500 PSI [515 BAR]
• Максимальная скорость: 500 RPM
• Максимальный вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]; для применений выше этой температуры требуются альтернативные материалы уплотнений
• Подходящие среды: воздух/газы; охлаждающая жидкость (с ингибиторами коррозии); масло/гидравлика (на нефтяной основе); вода/гликоль (с ингибиторами коррозии); другие среды — по индивидуальным решениям
• Типы соединений: стандартные NPT и BSPP; дополнительные типы соединений доступны в других сериях
• Материал корпуса: углеродистая сталь (черный оксид); опция нержавеющей стали для коррозионной стойкости
• Материал вала: углеродистая сталь (черный оксид); доступны варианты нержавеющей стали
• Варианты соединения вала: боковые резьбовые соединения (стандарт); опциональные незакручиваемые фланцевые проточки для O-ring для заподлицо монтажа; резьбовые монтажные отверстия
• Примеры размеров каналов: 0,250" (6,35 мм) и 0,375" (9,525 мм)
• Пример сквозного отверстия: 0,750" [19,05 мм]
• Минимальный крутящий момент для вращения (примеры, при нулевом давлении): GP-201-12 = 19,2 ft-lbs [26,03 Nm]; GP-301-12 = 26,2 ft-lbs [35,52 Nm]
