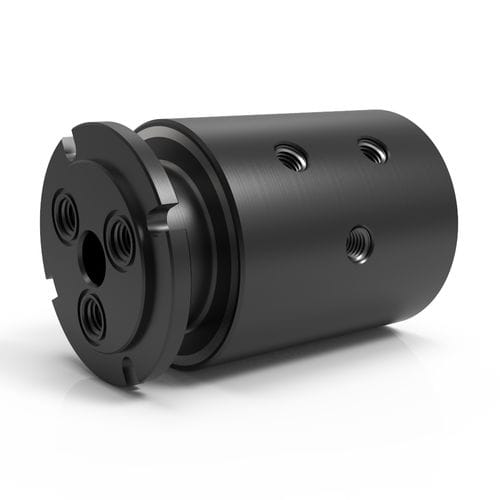

Поворотное соединение для воды GP 3

для масладля вакуумадля химических продуктов

Описание
Серия GP 3-проходных роторных соединителей обеспечивает три независимых канала для одновременной передачи разных сред, с герметизацией, рассчитанной на вакуум и двунаправленные давления. Стандартное исполнение — углеродистая сталь с покрытием черного оксида для воздуха/газов, охлаждающих жидкостей и гидравлических систем. Доступна нержавеющая версия (опция GPS) для коррозионно-стойких применений и передачи воды или агрессивных сред.

Ключевые характеристики

• Три независимых канала потока (3-проходный)
• Уплотнения, пригодные для вакуума и двунаправленных давлений
• Корпус и вал из углеродистой стали (черный оксид) в стандартном исполнении; доступны опции из нержавеющей стали
• Доступны соединения NPT или BSPP (модели NPT могут иметь посадку с торцевым уплотнением O-ring для заподлицо монтажа)
• Разработан для интеграции с электрическими скользящими контактами для комбинированной передачи жидкости и электропитания/сигнала/данных

Максимальное давление — Серии (таблица)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] — SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] — HPS
Другие — Индивидуально

Максимальная скорость — Серии (таблица)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Другие — Индивидуально

Типы соединений — Серии (таблица)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Среднее давление — HPS
Другие — Индивидуально

Подходящие среды — Серии (таблица)
Воздух/Газ — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Химические вещества — GPS, SCS, HPS
Охлаждающие жидкости — SE, GP, GPS, SCS, HPS
DI/Водопроводная вода — GPS, SCS, HPS
Пищевая отрасль — SCS
Масло/Гидравлика — SE, GP, GPS, SCS, HVH, HPS
Пар — Индивидуально
Вода/Гликоль — SE, GP, GPS, SCS, HPS
Другие — Индивидуально

Примечания / Предупреждения
* Вода/гликоль или охлаждающие среды должны содержать ингибиторы ржавления. Масляные/гидравлические среды должны быть нефтяной природы. Все технические значения зависят от комбинации параметров применения; срок службы зависит от частоты вращения и цикла работы. Для применений при температурах выше 105°C (220°F) или при использовании воды выше 100°C (212°F) могут потребоваться альтернативные материалы уплотнений.
