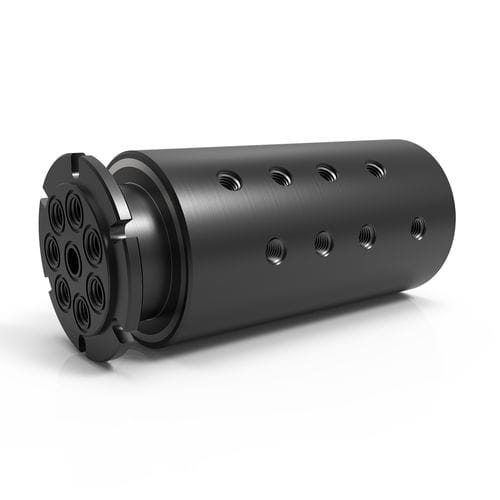

Поворотное соединение для воды GP 8

для масладля вакуумадля химических продуктов

Обзор
Ротационные соединители (муфты) серии GP с 8 каналами обеспечивают восемь независимых проходов для передачи различных сред одновременно между неподвижными и вращающимися компонентами. Стандартная конструкция — углеродистая сталь с черным оксидированием; доступны версии из нержавеющей стали для коррозионностойких применений и передачи воды или агрессивных сред. Модели с NPT допускают установку через резьбовые проходы или с торцевыми уплотнениями O-ring для заподлицо монтажа; модели с BSPP в исполнении 8 каналов не поддерживают торцевые уплотнения O-ring. Серия GP разработана для интеграции со стандартными скользящими кольцами, что позволяет объединять передачу жидкостей с передачей электроэнергии, сигналов или данных.

Ключевые особенности

• Восемь независимых потоковых каналов (конфигурация 8 каналов)
• Технология уплотнений, пригодная для вакуума и двунаправленных давлений
• Корпус и вал стандартно из углеродистой стали (черное оксидирование); доступны варианты из нержавеющей стали
• Доступны с NPT или BSPP соединениями; модели NPT совместимы с торцевыми уплотнениями O-ring для заподлицо монтажа
• Разработаны для интеграции со скользящими кольцами для комбинированных жидкостно-электрических решений
• Возможно выполнение по индивидуальным требованиям и сборка на заказ

Доступные конфигурации (пример)
Парт № | Соединение | Размер канала | Диаметр | Длина | Сквозное отверстие | Мин. крутящий момент (ноль давления, масло/гидравлика)
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | Нет | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | Нет | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | Нет | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | Нет | 32.5 ft-lbs [44.06 Nm]

Варианты по давлению (сводка)
Макс. давление → Серии
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] → SE, GP, GPS, HPS (пример GP Series: 7 500 PSI)
20 000 PSI [1 375 BAR] → HPS (серия высокого давления)
Другие → Доступны индивидуальные решения

Варианты по скорости (сводка)
Макс. скорость → Серии
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
Другие → Доступны индивидуальные решения

Типы соединений (сводка)
Тип соединения → Серии
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
Среднее давление → HPS
Другие → Доступны индивидуальные решения

Подходящие среды

• Воздух / Газ
• Охлаждающие жидкости (на водной основе; вода/гликоль) — вода/гликоль или охлаждающие жидкости должны содержать ингибиторы коррозии
• Масло / Гидравлика (минеральные масла)
• Вода / Гликоль (с ингибиторами)
• Химические вещества / DI-вода / пищевая продукция / Другие — доступны через серии GPS, SCS или HPS или по индивидуальным запросам

Диаграммы и данные
Предоставляются графики давление против крутящего момента и давление против скорости для подбора и расчета. Для конкретных пределов применения обратитесь к заводским данным.

Примечания
Срок службы зависит от скорости вращения, режима работы и параметров применения. Применения близкие к максимальной скорости, при непрерывной работе или при температурах выше 220° F [105° C] требуют альтернативных материалов уплотнений. Среды вода/гликоль или охлаждающие жидкости должны содержать ингибиторы; масла/гидравлические среды должны быть на нефтяной основе. Для нестандартных давлений/скоростей/соединений или для интеграции с электрическими компонентами и индивидуальных модификаций — консультируйтесь с заводом.
