Поворотное соединение для воды GP 6

для масладля вакуумадля газа

Обзор продукта

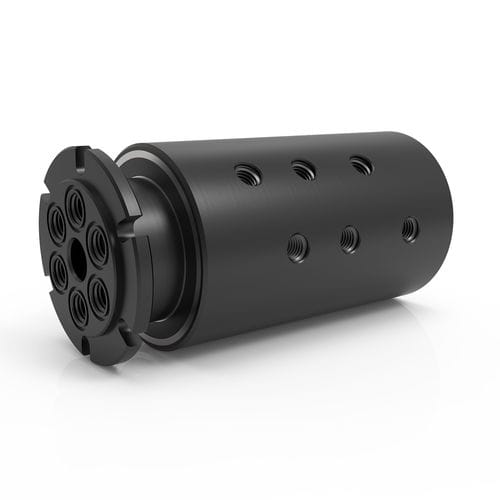

Ротационные соединения GP Series с 6 каналами обеспечивают шесть независимых потоковых каналов для одновременной передачи различных сред. Используется специализированная технология уплотнений, пригодная для вакуума и двунаправленного давления. Стандартное исполнение — углеродистая сталь с черным оксидным покрытием; доступны варианты из нержавеющей стали для стойкости к коррозии и передачи воды или агрессивных сред. Модели с резьбой NPT имеют уникальную конфигурацию вала, позволяющую крепление через резьбовые проходы или через фаски с уплотнением O‑ring для заподлицо монтажа. Модели с резьбой BSPP не доступны с фасками для O‑ring. Серия GP разработана для прямой интеграции с электрическими скользящими кольцами для комбинированной передачи жидкостей и питания, сигналов или данных.

Ключевые характеристики

• Шесть независимых каналов для одновременной передачи нескольких сред
• Специализированная конструкция уплотнений для вакуума и двунаправленного давления
• Корпус и вал из углеродистой стали с черным оксидным покрытием; доступны версии из нержавеющей стали
• Модели NPT: уникальная конфигурация вала для крепления через резьбу или фаску с O‑ring
• Модели BSPP: не предлагаются с фасками для O‑ring
• Совместимость с электрическими скользящими кольцами для комбинирования жидкостей с питанием, сигналами или данными

Сводка спецификаций
Максимальное давление — сопоставление по сериям
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
Прочее — Индивидуально

Максимальная скорость — сопоставление по сериям
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Прочее — Индивидуально

Тип соединения — сопоставление по сериям
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Среднее давление — HPS
Прочее — Индивидуально

Подходящие среды — сопоставление по сериям
Воздух/Газ — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Химические — GPS, SCS, HPS
Охлаждающая жидкость — SE, GP, GPS, SCS, HPS
DI/Водопроводная вода — GPS, SCS, HPS
Пищевой класс — SCS
Масло/Гидравлика — SE, GP, GPS, SCS, HVH, HPS
Пар — Индивидуально
Вода/Гликоль — SE, GP, GPS, SCS, HPS

Доступные конфигурации

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Проход Ø 0.156" [3.962 mm] — Диаметр 3.187" [80.95 mm] — Длина 6.483" [164.67 mm] — Сквозное отверстие 0.500" [12.7 mm] — Мин. крутящий момент 6 ft‑lbs [8.13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Проход Ø 0.250" [6.35 mm] — Диаметр 4.000" [101.6 mm] — Длина 8.175" [207.65 mm] — Сквозное отверстие 0.750" [19.05 mm] — Мин. крутящий момент 9.8 ft‑lbs [13.29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Проход Ø 0.375" [9.525 mm] — Диаметр 4.250" [107.95 mm] — Длина 8.963" [227.66 mm] — Сквозное отверстие 0.750" [19.05 mm] — Мин. крутящий момент 13.1 ft‑lbs [17.76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Проход Ø 0.500" [12.7 mm] — Диаметр 4.937" [125.4 mm] — Длина 10.000" [254.0 mm] — Сквозное отверстие: Нет — Мин. крутящий момент 22.3 ft‑lbs [30.23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Проход Ø 0.750" [19.05 mm] — Диаметр 6.437" [163.5 mm] — Длина 13.230" [336.04 mm] — Сквозное отверстие 1.000" [25.4 mm] — Мин. крутящий момент 43.3 ft‑lbs [58.71 Nm]

Примечания
Вода/гликоль или охлаждающие жидкости должны содержать ингибиторы коррозии. Масляные/гидравлические среды должны быть на нефтяной основе. Срок службы зависит от скорости вращения и режима работы. Для применений, работающих близко к максимальной скорости в непрерывном режиме или при температурах выше 220°F [105°C] (вода выше 212°F [100°C]), требуются альтернативные материалы уплотнений.
