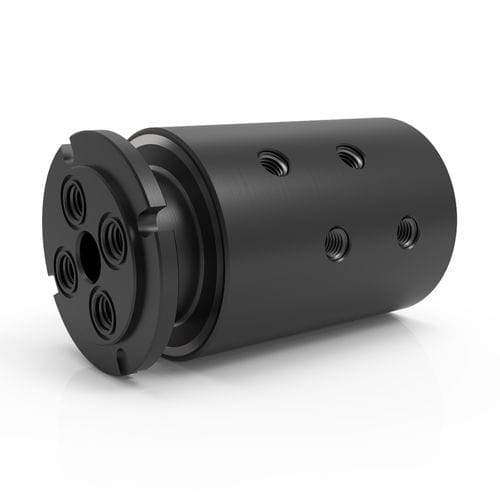

Поворотное соединение для воды GP 4

для масладля химических продуктовдля газа

Описание продукта
Роторные соединения GP Series с 4 проходами передают четыре независимых канала жидкости одновременно, позволяя комбинированную передачу воздуха/газа, охлаждающей жидкости, гидравлического масла и других совместимых сред. Технология уплотнения рассчитана на вакуум и двунаправленное давление. Стандартная конструкция — углеродистая сталь с черным оксидным покрытием; доступны варианты из нержавеющей стали для коррозионных сред или водных применений.

Ключевые особенности

• Четыре независимых прохода для одновременной передачи нескольких сред
• Уплотнение, пригодное для вакуума и двунаправленных давлений
• Корпус и вал из углеродистой стали (черный оксид); варианты из нержавеющей стали для коррозионной стойкости
• Варианты соединений: NPT и BSPP (модели NPT могут иметь опцию фланцевого уплотнения с O-ring; модели BSPP такой опции не имеют)
• Уникальная конфигурация вала у NPT-моделей GP для упрощения установки и опциональной заподлицо установки
• Разработаны для прямой интеграции с электрическими скользящими кольцами для комбинированной передачи жидкости и электричества/питания/сигналов
• Несколько классов давления и скорости в семействе GP для соответствия требованиям приложений

Давление / Серии

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7 500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20 000 PSI [1 375 BAR] — HPS
• Прочее — Индивидуально

Скорость / Серии

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Прочее — Индивидуально

Тип соединения / Серии

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Среднее давление — HPS
• Прочее — Индивидуально

Подходящие среды / Серии

• Воздух/Газ — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Химические — GPS, SCS, HPS
• Охлаждающая жидкость — SE, GP, GPS, SCS, HPS
• DI/Водопроводная вода — GPS, SCS, HPS
• Пищевой класс — SCS
• Масло/Гидравлика — SE, GP, GPS, SCS, HVH, HPS
• Пар — По запросу
• Вода/Гликоль (с ингибиторами) — SE, GP, GPS, SCS, HPS
• Прочее — Индивидуально

Конфигурации (примеры)

• GP-140 — Соединение: 1/8"-27 NPT (также G1/8" BSPP); Размер прохода: 0.156" [3.962 mm]; Диаметр: 2.687" [68.25 mm]; Длина: 4.696" [119.28 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 1.9 ft-lbs [2.58 Nm]
• GP-141 — Соединение: 1/8"-27 NPT (также G1/8" BSPP); Размер прохода: 0.156" [3.962 mm]; Диаметр: 2.937" [74.6 mm]; Длина: 4.735" [120.27 mm]; Сквозное отверстие: 0.500" [12.7 mm]; Мин. крутящий момент: 3.2 ft-lbs [4.34 Nm]
• GP-240 — Соединение: 1/4"-18 NPT (также G1/4" BSPP); Размер прохода: 0.250" [6.35 mm]; Диаметр: 3.187" [80.95 mm]; Длина: 6.118" [155.40 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 6.6 ft-lbs [8.95 Nm]
• GP-241 — Соединение: 1/4"-18 NPT (также G1/4" BSPP); Размер прохода: 0.250" [6.35 mm]; Диаметр: 3.750" [95.25 mm]; Длина: 6.327" [160.71 mm]; Сквозное отверстие: 0.750" [19.05 mm]; Мин. крутящий момент: 9.5 ft-lbs [12.88 Nm]
• GP-340 — Соединение: 3/8"-18 NPT (также G3/8" BSPP); Размер прохода: 0.375" [9.525 mm]; Диаметр: 3.875" [98.43 mm]; Длина: 6.980" [177.29 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 9.5 ft-lbs [12.88 Nm]
• GP-341 — Соединение: 3/8"-18 NPT (также G3/8" BSPP); Размер прохода: 0.375" [9.525 mm]; Диаметр: 4.187" [106.35 mm]; Длина: 7.372" [187.25 mm]; Сквозное отверстие: 0.750" [19.05 mm]; Мин. крутящий момент: 11.9 ft-lbs [16.13 Nm]
• GP-440 — Соединение: 1/2"-14 NPT (также G1/2" BSPP); Размер прохода: 0.500" [12.7 mm]; Диаметр: 4.250" [107.95 mm]; Длина: 8.247" [209.47 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 11.9 ft-lbs [16.13 Nm]
• GP-441 — Соединение: 1/2"-14 NPT (также G1/2" BSPP); Размер прохода: 0.500" [12.7 mm]; Диаметр: 4.937" [125.4 mm]; Длина: 8.592" [218.24 mm]; Сквозное отверстие: 0.750" [19.05 mm]; Мин. крутящий момент: 20.3 ft-lbs [27.52 Nm]
• GP-540 — Соединение: 3/4"-14 NPT (также G3/4" BSPP); Размер прохода: 0.750" [19.05 mm]; Диаметр: 5.250" [133.35 mm]; Длина: 9.730" [247.14 mm]; Сквозное отверстие: Нет; Мин. крутящий момент: 20.3 ft-lbs [27.52 Nm]
• GP-641 — Соединение: 1"-11.5 NPT (также G1" BSPP); Размер прохода: 1.000" [25.4 mm]; Диаметр: 7.187" [182.55 mm]; Длина: 12.190" [309.63 mm]; Сквозное отверстие: 1.000" [25.4 mm]; Мин. крутящий момент: 40.7 ft-lbs [55.18 Nm]

Доступные опции

• Индивидуальные модификации и варианты крепления
• Интеграция с электрическими скользящими кольцами для комбинированной передачи жидкостей и электричества/мощности/сигнала
• Несколько вариантов серий и комбинаций давления/скорости в семействе продуктов

Примечания

• Для воды/гликоля или охлаждающей жидкости при необходимости должны применяться ингибиторы коррозии; масла/гидравлические среды должны быть на нефтяной основе, если не указано иное
• Срок службы и требуемый крутящий момент зависят от среды, скорости вращения и режима работы; крутящий момент вращения увеличивается с некоторыми средами и при сухом ходе
• Приложения, работающие вблизи максимальной непрерывной скорости или при повышенных температурах, требуют альтернативных материалов уплотнений и соответствующего подбора серии

Технические характеристики

• Максимальное давление: 7,500 PSI [515 BAR]
• Максимальная скорость: 500 RPM
• Максимальный вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Материал корпуса: углеродистая сталь (черный оксид); доступна опция нержавеющей стали
• Материал вала: углеродистая сталь (черный оксид); доступна опция нержавеющей стали
• Типы соединений: NPT и BSPP (зависят от модели; NPT-модели могут предлагать опцию фланцевого уплотнения с O-ring)
• Количество проходов: 4 независимых прохода
• Подходящие среды: Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль (с ингибиторами), Химикаты (отдельные серии), DI/Водопроводная вода (отдельные серии), Пищевой класс (отдельные серии)
• Возможна интеграция со стандартными электрическими скользящими кольцами для комбинированной передачи жидкости и электричества
