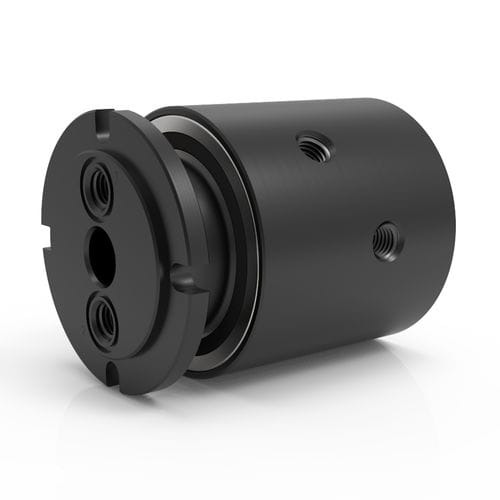

Поворотное соединение для воды GP 2

для масладля вакуумадля химических продуктов

Обзор
Ротационные соединители GP Series с 2 проходами обеспечивают два независимых потока для одновременной передачи различных сред. Специальная уплотнительная технология обеспечивает работу при вакууме и двунаправленном давлении. Стандартные корпуса из углеродистой стали (чёрное оксидирование) подходят для воздуха/газов, охлаждающих жидкостей и гидравлических масел на нефтяной основе; доступны варианты из нержавеющей стали для агрессивных сред и передачи воды. Модели 2 прохода с резьбой NPT имеют специальную конструкцию вала для установки через резьбовые проходы или посадочные места с торцевым уплотнением O-ring; модели с резьбой BSPP недоступны с посадочными местами под O-ring. Серия GP спроектирована для прямой интеграции со стандартными электрическими скользящими кольцами для комбинированной передачи жидкости и электричества/сигнала/данных.

Параметры давления и скорости (кратко)

• Макс. давление — Серии: 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Макс. давление — Серии: 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• Макс. давление — Серии: 5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• Макс. давление — Серии: 7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• Макс. давление — Серии: 20,000 PSI [1,375 BAR] — HPS
• Макс. скорость — Серии: от 20 RPM до 500 RPM в зависимости от серии (обычно до 500 RPM)
• Прочее — на заказ

Типы соединений (кратко)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Среднее давление — HPS
• Другое — на заказ

Подходящие среды (кратко)

• Воздух / Газ
• Охлаждающая жидкость
• Масло / Гидравлика (на нефтяной основе)
• Вода / Гликоль
• Химикаты (использовать GPS, SCS, HPS по необходимости)
• Деионизированная / Водопроводная вода
• Пищевые среды (серия SCS)
• Пар — индивидуальные решения

Примечания
* Воды/гликоль или охлаждающие жидкости должны содержать ингибиторы ржавчины. Масляные/гидравлические средства должны быть на нефтяной основе. Все указанные значения зависят от комбинации параметров применения; срок службы зависит от скорости вращения и режима работы. Для применений при температурах выше 220°F (105°C) или при использовании воды выше 212°F (100°C) необходимы альтернативные материалы уплотнений. Индивидуальные конфигурации по запросу.

Технические характеристики

• Максимальное давление: 7,500 PSI [515 BAR]
• Максимальная скорость: 500 RPM
• Максимальный вакуум: 30 HG
• Диапазон температур: 0°F до 220°F [-18°C до 105°C]
• Материал корпуса: углеродистая сталь (чёрное оксидирование); доступны варианты из нержавеющей стали
• Материал вала: углеродистая сталь (чёрное оксидирование)
• Типы соединений: NPT, BSPP (и другие в зависимости от конфигурации)
• Ключевые особенности: два независимых прохода; уплотнения для вакуума и двунаправленного давления; возможность интеграции с электрическими скользящими кольцами
