Поворотное соединение для воды GP 10

для масладля газадля воздуха

Обзор

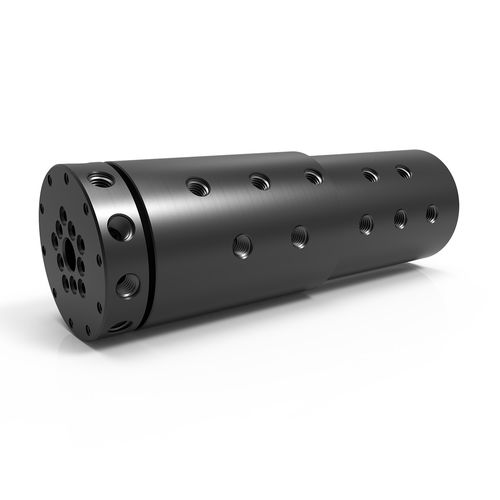

Роторные соединения серии GP на 10 каналов имеют десять независимых потоковых проходов и специализированную технологию уплотнений, пригодную для вакуума и двунаправленного давления, что позволяет одновременно передавать разные среды. Стандартное исполнение — углеродистая сталь (чёрное оксидирование) для воздуха/газа, охладителя и гидравлики; доступны варианты из нержавеющей стали для коррозионной стойкости и передачи воды или агрессивных сред. Боковые соединения вала и корпуса — стандартные NPT или BSPP; опционально доступны гнезда с лицевым уплотнением O‑Ring (указать при заказе). Серия спроектирована для интеграции с совместимыми электрическими скользящими кольцами при необходимости комбинировать передачу жидкости и электричества/сигналов/данных.

Конфигурации (выбор)
GP-201-10 | 1/4"-18 NPT (G1/4" BSPP) | Проход: 0.250" [6.35 mm] | Диаметр: 3.687" [93.65 mm] | Длина: 10.000" [254.00 mm] | Сквозной отв.: 0.750" [19.05 mm] | Мин. крутящий момент: 14.7 ft-lbs [19.93 Nm]
GP-301-10 | 3/8"-18 NPT (G3/8" BSPP) | Проход: 0.375" [9.525 mm] | Диаметр: 3.937" [100 mm] | Длина: 13.620" [345.95 mm] | Сквозной отв.: 0.750" [19.05 mm] | Мин. крутящий момент: 23.3 ft-lbs [31.59 Nm]

Варианты давления (справочно)
200 PSI [15 BAR] | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] | SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] | SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] | SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] | HPS
Другое | Под заказ

Варианты скорости (справочно)
20 RPM | SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM | SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM | SPS, LT, SE, GP, GPS, SCS
300 RPM | SPS, LT, SE, GP, GPS, SCS
500 RPM | SPS, LT, GP, GPS, SCS
Другое | Под заказ

Типы соединений (справочно)
ASME-BPE | SCS
BSPP | SE, GP
BSPT | LT
NPT | SPS, LT, GP, GPS
SAE-ORB | SE, HVH
Medium Pressure | HPS
Другое | Под заказ

Подходящие среды (выбор)
Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль (Вода/Гликоль или охлаждающая жидкость должны содержать ингибиторы коррозии; масла/гидравл. — на нефтяной основе).

Доступные опции

• Индивидуальные модификации проходов, портов, креплений или размеров под требования проекта.
• Интеграция с электрическими скользящими кольцами для комбинирования передачи жидкости с электропитанием/сигналами/данными.
• Опциональные лицевые уплотнения с O‑Ring для заподлицо монтажа или не‑резьбовых боковых соединений (указывать при заказе).
• Варианты соединения вала: стандартные боковые резьбовые, опциональные не‑резьбовые лицевые уплотнения O‑Ring и резьбовые монтажные отверстия.

Примечания и меры предосторожности
Типичное максимальное давление для GP 10‑каналов: 7,500 PSI [515 BAR]. Справочная максимальная скорость серии GP: до 500 RPM в зависимости от конфигурации. Температурный диапазон для стандартных материалов и уплотнений: 0° F до 220° F [-18° C до 105° C]. Срок службы зависит от сочетания скорости вращения, режима работы и среды. Для применений при температурах выше 220° F (105° C) или воды выше 212° F (100° C) требуются альтернативные материалы уплотнений. Вода/Гликоль и охлаждающие жидкости должны содержать ингибиторы коррозии; масла/гидравлические среды должны быть на нефтяной основе.

Технические характеристики

• Brand: DSTI (Dynamic Sealing Technologies)
• Model / Series: GP Series
• Конфигурация: 10 независимых потоковых проходов (10‑каналов)
• Максимальное давление (типичное GP 10‑каналов): 7,500 PSI [515 BAR]
• Максимальная скорость (типичная): 500 RPM (зависит от серии/конфигурации)
• Максимальный вакуум: 30 HG
• Диапазон температур (стандартные уплотнения): 0° F до 220° F [-18° C до 105° C]
• Материал корпуса: углеродистая сталь (чёрное оксидирование); доступны варианты из нержавеющей стали
• Материал вала: углеродистая сталь (чёрное оксидирование); доступны варианты из нержавеющей стали
• Стандартные типы подключений: NPT, BSPP (боковые подключения на валу и корпусе)
• Типичные размеры проходов (примеры): 0.250" [6.35 mm], 0.375" [9.525 mm]
• Пример сквозного отверстия: 0.750" [19.05 mm]
• Мин. крутящий момент для вращения (примеры при нулевом давлении, Масло/Гидравлика): GP-201-10 = 14.7 ft-lbs [19.93 Nm]; GP-301-10 = 23.3 ft-lbs [31.59 Nm]
• Подходящие среды: Воздух/Газ, Охлаждающая жидкость, Масло/Гидравлика, Вода/Гликоль (с ингибиторами коррозии)
