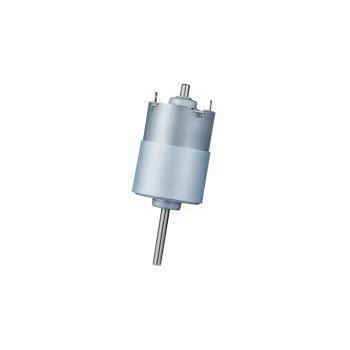

Двигатель DC RS-50707DT series

щеточный6 В12 В

Обзор продукта
RS-50707DT — щеточный двигатель постоянного тока 50 мм класса (корпус ≈ 49,1 мм, длина корпуса 69 мм) от KWC Motor, предназначенный для высоконагруженных электроинструментов и промышленного оборудования. Варианты покрывают рабочие напряжения от 6 В до 48 В; пик мощности для отдельных моделей достигает 226,2 Вт, а момент при застревании приближается к 10 000 г·см.

Ключевые данные для инженеров-покупателей

• Категория продукта: Щеточные двигатели постоянного тока
• Семейство моделей: RS-50707DT
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: электропилы, электрические дрели, наружные вентиляторы, тепловентиляторы, промышленные приводы

Технические характеристики

• Диаметр корпуса: около 49,1 мм (класс 50 мм)
• Длина корпуса: 69 мм
• Диаметр вала: 6,35 мм (1/4") стандарт; доступны варианты D-образного вала, рифленого вала и двойного вала
• Диапазон рабочего напряжения: 6 В – 48 В (в зависимости от модели)
• Выходная мощность: зависит от модели, до 226,2 Вт (пик)
• Момент при застревании: до ≈10 000 г·см (в зависимости от модели)
• Соответствие: RoHS / REACH заявлены

Основные области применения и решения

• Тяжёлые электроинструменты: Предназначен для электропил, дрелей, триммеров и косилок. Пример: RS-50707DT-9008 может выдавать до 226,2 Вт при 14,4 В для высоконагруженной резки и сверления.
• Промышленные вентиляторы и нагревательные приборы: Подходит для высокомощных вентиляторов, промышленных вытяжных вентиляторов и портативных обогревателей; ротор 50 мм класса обеспечивает большую инерцию для стабильного регулирования скорости и низкого уровня шума.

Примечания по кастомизации

• Диаметр корпуса: номинально 49,1 мм (с магнитным кольцом/креплениями до ≈52,5 мм)
• Варианты вала: стандарт 6,35 мм; D-вал, рифленый вал, двойной вал
• Термические/механические опции: встроенный охладительный вентилятор, вентиляционные отверстия, усиленная механическая конструкция для высоких нагрузок
• Подшипники и EMC: опция шариковых подшипников; встроенные конденсаторы и ферритовые кольца для требований EMI/EMC
• OEM/ODM: настройка по напряжению, скорости, крутящему моменту, конструкции вала, проводке/разъёму, интеграции редуктора и целям управления

Технические характеристики (таблица)
Модель | Диапазон рабочего напряжения | Номинальное напряжение | Скорость холостого хода | Скорость при макс. КПД | Выходная мощность | Момент при застревании
RS-50707DT-5625 | 12.0V – 24.0V | 12.0V | 5,110 rpm | 4,190 rpm | 31.1 W | 3,944 g·cm
RS-50707DT-9008 | 6.0V – 14.4V | 14.4V | 21,200 rpm | 18,300 rpm | 226.2 W | 8,648 g·cm
RS-50707DT-7513 | 12.0V – 24.0V | 19.2V | 15,800 rpm | 14,059 rpm | 158.4 W | 9,966 g·cm
RS-50707DT-4048 | 12.0V – 48.0V | 24.0V | 5,500 rpm | 4,735 rpm | 37.2 W | 5,500 g·cm
