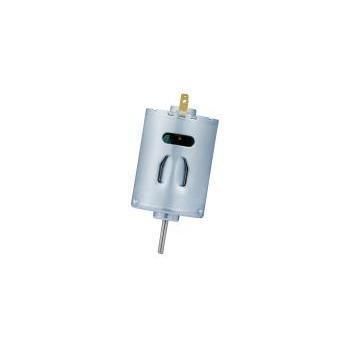

Двигатель DC RS-2838ST series

щеточный12 В24 В

Обзор продукта
RS-2838ST — щеточный DC-двигатель класса 28 мм, разработанный для приложений с высокой плотностью мощности и портативных устройств. Варианты серии имеют длину корпуса 37,8 мм и диаметр вала 2,3 мм; выходная мощность в отдельных моделях достигает до 20,2 Вт.

Ключевые факты для инженеров и закупщиков

• Категория продукта: щеточные DC-двигатели
• Семейство: серия RS-2838ST
• Производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Типичные применения: высокопроизводительные вентиляторы, пылесосы, электробритвы/триммеры, RC-модели, малые электроинструменты

Параметры спецификации

• Диаметр: 28 мм
• Длина корпуса: 37,8 мм
• Диаметр вала: 2,3 мм
• Диапазон рабочей напряжения (в зависимости от варианта): 2,4 В – 24 В
• Выходная мощность: до 20,2 Вт (в зависимости от модели)

Целевые применения и решения

• Портативные устройства на батареях, требующие высокой кратковременной мощности (RC-модели, портативные инструменты).
• Высокоскоростные вентиляторы, ручные пылесосы, фены — высокий момент при блокировке позволяет приводить крыльчатки с большим сопротивлением потоку.
• Потребительская электроника и серийное производство, где требуются компактность и высокая плотность мощности.

Примечания по настройке и закупкам
Доступны OEM/ODM-изготовления под заказ: напряжение, скорость, крутящий момент, конструкция вала, опции проводки/разъемов, интеграция редуктора, требования по управлению и цели по шуму/ЭМС. Окончательная цена указывается после подтверждения применения, спецификаций, количества и требований к кастомизации.

Варианты настройки и механические замечания

• Оптимизация обмоток для повышения кратковременной мощности или КПД.
• Механические опции: двойные валы, рифленые валы, крепёжные отверстия M2.6, оптимизированные вентиляционные отверстия.
• Аксессуары: предварительно припаянные выводы, конденсаторы и разъёмы по запросу.

Техническая таблица (модель / рабочее напр. / номинал / скорость холостого хода / скорость @ макс. КПД / выходная мощность / момент при блокировке)
Модель | Рабочее напряжение | Номинальное напряжение | Скорость холостого хода | Скорость @ макс. КПД | Выходная мощность | Момент при блокировке
RS-2838ST-6016 | 2,4V – 4,8V | 3,6V | 20.500 rpm | 17.218 rpm | 20,2 W | 715 g·cm
RS-2838ST-3170 | 6,0V – 15,0V | 12,0V | 15.500 rpm | 13.350 rpm | 18,4 W | 968 g·cm
RS-2838ST-4540 | 3,0V – 9,0V | 7,2V | 16.800 rpm | 14.600 rpm | 16,5 W | 840 g·cm
RS-2838ST-20146 | 12,0V – 24,0V | 12,0V | 8.000 rpm | 6.674 rpm | 3,74 W | 329 g·cm

Дополнительные технические заметки
Диаметр вала: 2,3 мм; длина корпуса: 37,8 мм. Доступны варианты с двойными валами, рифлеными валами и различными материалами щёток. Серия имеет оптимизированную магнитную схему и конструкцию обмоток для высокой отдачи даже при низком напряжении; предназначена для работы с повышенными токами (примерно до 8–10 A в зависимости от исполнения). Материалы и процессы соответствуют ROHS/REACH при применимости.

FAQ по закупкам / применению (выдержка)

• ST vs SS: серия ST ориентирована на большую мощность/крутящий момент; отдельные ST-модели демонстрируют, например, 20 W при 3,6 V.
• Подходит ли для аккумуляторных устройств? Да — низковольтные/высокотоковые варианты (напр. 3,6 V / 7,2 V) предназначены для литий-аккумуляторных применений.
• Выдерживает ли высокие токи? Да — серия спроектирована для повышенных токов (~8A–10A в зависимости от модели) с применением качественных щёточных систем для долговечности.

Технические характеристики

• Серия: RS-2838ST (напр. RS-2838ST-6016 / -3170 / -4540 / -20146)
• Диаметр: 28 мм
• Длина корпуса: 37,8 мм
• Диаметр вала: 2,3 мм
• Диапазоны напряжения: 2,4V–24,0V (в зависимости от модели)
• Примеры номиналов: 3,6 V / 7,2 V / 12,0 V
• Скорость холостого хода: до 20.500 rpm (в зависимости от варианта)
• Выходная мощность: до 20,2 W (например, RS-2838ST-6016)
• Момент при блокировке: до ~968 g·cm (в зависимости от варианта)
• Опции кастомизации: типы валов, материалы щёток, предвыпаянные провода, конденсаторы, разъёмы, интеграция редуктора, оптимизация обмоток
