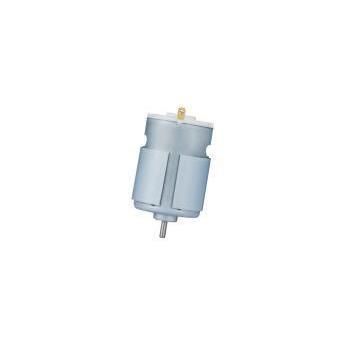

Двигатель DC RS-3650CS series

щеточныйдля фенадля прошивной машины

Обзор продукта
RS-3650CS — коллекторный (щеточный) DC-двигатель класса 36 мм (HVDC), предназначенный для мелкой бытовой техники и персонального ухода. В сочетании с выпрямительным мостом поддерживает вход DC 100–240V от сети, что позволяет создавать компактные схемы высокого напряжения. Серия достигает до 18 000 об/мин и до 34 W выходной мощности, обеспечивая высокий пусковой момент при компактных габаритах (≈ Ø36 мм × 50 мм).

Ключевые факты для инженеров и закупщиков

• Категория продукта: Щеточные DC-двигатели
• Семейство: HVDC щеточный DC-двигатель, класс 36 мм
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: Фены, бытовые швейные машины, ручные пылесосы, ручные блендеры и другие мелкие бытовые приборы

Технические ориентиры

• Диаметр: Ø36 мм
• Напряжение: 100V–240V (возможна кастомизация: 100V–120V / 100V–220V / 100V–240V)
• Скорость: До 18 000 об/мин (зависит от модели)
• Выходная мощность: До 34 W (зависит от модели)

Настройка и поставка — примечания
KWC Motor поддерживает OEM/ODM кастомизацию электрических и механических параметров. Стоимость и сроки предоставляются после подтверждения требований, спецификаций и объёмов заказа.

• Напряжение, скорость и крутящий момент настраиваются под целевые стандарты сети (110V / 120V / 220V / 230V).
• Варианты вала: рифленые валы, нестандартные диаметры, встроенные зубчатые передачи.
• Доступны опции кабелей и разъёмов; поддерживается интеграция редуктора и настройка интерфейсов управления.
• EMC/шумоподавление: искрогасители, конденсаторы и другие меры для прохождения EMC/сертификационных требований.
• Механическое примечание: типичный диаметр вала 3,175 мм; номинальная длина мотора ≈ 50 мм; параметры обмотки настраиваются под стандарт сети.

Основные применения и решения
Фены и персональный уход
Спроектирован для бытовых фенов и горячих расчёсок. Пример: RS-3650CS-12120 обеспечивает до 18 000 об/мин и 34 W, давая мощный воздушный поток в HV-конфигурациях при наличии соответствующего выпрямления.

Швейные машины и кухонные приборы
Используется в бытовых швейных машинах, ручных блендерах и пылесосах. Высоковольтные варианты дают высокий пусковой момент и быструю динамическую реакцию для приборов, требующих моментальной мощности.

Технические характеристики (сводка datasheet)
Модель | Диапазон рабочего напряжения | Номинальное напряжение | Холостые обороты | Обороты при макс. КПД | Выходная мощность | Статический момент
RS-3650CS-09220 | 100V – 120V | 110V | 8,200 rpm | 6,460 rpm | 6.63 W | 471 g·cm
RS-3650CS-12120 | 100V – 120V | 120V | 18,000 rpm | 15,270 rpm | 34.20 W | 1,440 g·cm
RS-3650CS-08250 | 100V – 220V | 220V | 15,000 rpm | 12,800 rpm | 24.00 W | 1,250 g·cm
RS-3650CS-06450 | 100V – 240V | 230V | 8,500 rpm | 6,700 rpm | 9.30 W | 638 g·cm

Характеристики / технические спецификации

• Модель / серия: RS-3650CS
• Диаметр: ≈ 36 мм
• Типичная длина мотора: ≈ 50 мм
• Диапазон напряжений: 100V–240V (в зависимости от модели)
• Доступные номинальные напряжения: 110V, 120V, 220V, 230V
• Холостые обороты (примеры): 8,200 rpm — 18,000 rpm
• Обороты при макс. КПД (примеры): 6,460 rpm — 15,270 rpm
• Выходная мощность (примеры): 6.63 W, 9.30 W, 24.00 W, 34.20 W
• Статический момент (примеры): 471 g·cm — 1,440 g·cm
• Диаметр вала (типичный): 3,175 мм (кастомизируется)
• Классификация: Высоковольтный щеточный DC-двигатель (HVDC) для работы с выпрямительным мостом
• Типичные применения: фены, горячие расчёски, бытовые швейные машины, ручные пылесосы, ручные блендеры
• Опции настройки: изменение обмоток, тонкая настройка скорости/крутящего момента, модификации вала, коннекторы/кабели, редукторы, подавление шума/EMC
• Безопасность и качество: 100% проверка изоляции высокого напряжения (Hi-Pot); соответствует RoHS / REACH
• Ожидаемый ресурс щёток (типичн.): ≈ 200–500 часов в зависимости от нагрузки и режима работы
