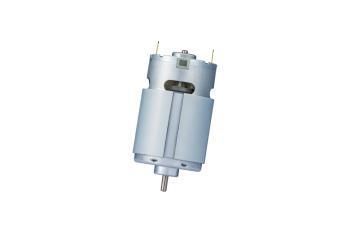

Двигатель DC RS-3657ST

щеточный12 В36 В

Обзор продукта RS-3657ST
RS-3657ST — удлинённый 36 мм щёточный DC‑двигатель (форм‑фактор 555/560, длина корпуса 57,0 мм) производства KWC Motor. Модели охватывают диапазон напряжений от 3,0V до 36,0V (обычные серии 12–24V), обеспечивают до ≈85 Вт в зависимости от варианты и характеризуются высоким пусковым/задерживающим моментом (>3,7 kg·cm в высокомощных версиях). Типичные применения: электронные стояночные тормоза (EPB), электроприводы крышки багажника, ручные электроинструменты и мощные пылесосы.

Ключевые факты для инженеров и закупщиков

• Категория продукта: щёточные DC‑двигатели
• Обозначение: RS-3657ST (Ø36 мм, длина корпуса 57,0 мм)
• Производитель: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Диапазон напряжений: 3,0V–36,0V (зависит от модели); типичные серии 12–24V
• Типичное применение: EPB, электроприводы багажника, аккумуляторные дрели, мощные пылесосы

Параметры спецификации

• Диаметр: 36 мм
• Длина корпуса: 57,0 мм (удлинённая конструкция)
• Напряжение: типично 12–24V (варианты 3–36V)
• Мощность: до ≈85 Вт (в зависимости от модели)
• Момент при блокировке: примеры >3,7 kg·cm (в зависимости от модели)

Настройка и замечания по поставке
KWC Motor выполняет OEM/ODM‑модификации: напряжение, скорость, профиль момента, конструкция вала (стандарт Ø3,175 мм; опции: D‑вал, рифлёный вал), проводка/коннекторы, интеграция редуктора, энкодера или платы управления, а также компоненты подавления ЭМС/ЭМИ. Коммерческое предложение формируется после подтверждения области применения, электрических/механических спецификаций, объёма и требований к сертификации/упаковке.

Целевые применения и решения
Электронный стояночный тормоз (EPB) и крышки багажника
Варианты разработаны для обеспечения высокого пускового момента и надёжной повторяемости работы, необходимых для приводов EPB и электроприводов крышек багажника. При интеграции обратить внимание на рассеивание тепла, рабочий цикл и ЭМС в автомобильной среде.

Инструменты и оборудование высокой мощности
За счёт удлинённого ротора и запаса мощности RS-3657ST подходит для аккумуляторных дрелей, мощных пылесосов и аналогичных применений, требующих устойчивого момента и эффективного теплоотвода. Подбирайте обмотку и подшипники в соответствии с требуемым режимом работы и ресурсом.

Технические характеристики (примерные варианты)
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-365735T-7030 | 3.0V – 12.0V | 4.8V | 6,300 rpm | 5,490 rpm | 20.6 W | 2835 g·cm
RS-36573ST-6035 | 12.0V – 18.0V | 18.0V | 21,400 rpm | 18,854 rpm | 85.7 W | 3722 g·cm
RS-365755T-5016 | 6.0V – 12.0V | 12.0V | 18,000 rpm | 15,224 rpm | 58.2 W | 2432 g·cm
RS-365755T-2774 | 12.0V – 36.0V | 24.0V | 7,800 rpm | 6,758 rpm | 20.9 W | 2252 g·cm

Примечания
Стандартный диаметр вала: 3,175 мм. Длина корпуса: 57,0 мм. Возможна поставка D‑вала, рифлёного вала и встроенных ЭМС‑компонентов (варистор/конденсатор) по запросу. Доступны опции оптимизации для высоковольтных и высокомоментных версий.

Характеристики / Технические спецификации (кратко)

• Семейство: RS-3657ST (Ø36 мм, удлинённый корпус 57 мм)
• Диапазоны напряжений: зависят от модели; типичные серии 12–24V
• Мощность: до ≈85 Вт в зависимости от варианта
• Скорости и моменты: зависят от модели; см. примеры выше
• Вал: Ø3,175 мм стандарт; опции D‑shaft и рифлёный вал
• Настройки: регулирование напряжения/скорости/момента, дизайн вала/коннектора, интеграция редуктора/энкодера, меры по ЭМС
• Контроль качества: 100% тесты на блокировку и проверка нагрузочной характеристики; материалы соответствуют ROHS/REACH
