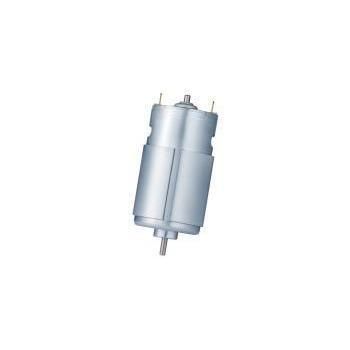

Двигатель DC RS-3657CS series

щеточный

Обзор продукта RS-3657CS
RS-3657CS — щеточный DC-двигатель класса 36 мм с длиной корпуса 57 мм. Серия HVDC предназначена для прямой выпрямленной DC-цепи 100V–240V и применяется в профессиональных фенах, бытовых швейных машинах, ручных блендерах и аналогичной технике. В зависимости от варианта достигает до 18 200 об/мин и до ~34 W мощности.

Ключевые факты для инженеров и закупщиков

• Категория продукта: Щеточные DC-двигатели
• Семейство мотора: Brushed DC Motor
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: профессиональные фены, бытовые швейные машинки, ручные блендеры, пылесосы

Параметры спецификации

• Диаметр: 36 мм
• Длина корпуса: 57 мм
• Напряжение: 100V–240V (HVDC, в зависимости от варианта)
• Скорость: до 18 200 об/мин (в зависимости от модели)
• Выходная мощность: до 34 W (в зависимости от модели)

Кастомизация и примечания по закупке
KWC Motor поддерживает OEM/ODM-кастомизацию для обмоток (напряжение), скорости, крутящего момента, конструкции вала, кабелей/разъемов, интеграции редуктора и целей по ЭМС/шуму. Диаметр вала 3,175 мм, длина корпуса 57,0 мм. Параметры обмоток могут быть адаптированы под местные сети (110V/220V/230V). Стоимость оговаривается после уточнения применения, спецификаций, объема и требований к кастомизации.

Основные применения & решения

• Профессиональные фены и нагревательные инструменты: Модель RS-3657CS-10180 достигает до 18 200 об/мин и ~30 W; удлинённый корпус улучшает плавность вращения и снижает вибрации рукоятки.
• Швейные машины и кухонная техника: HVDC-варианты дают высокий пусковой момент; ротор 57 мм позволяет работать с более тяжёлыми нагрузками, например с толстыми тканями или вязкими смесями.

Технические характеристики (сводка из даташита)
Источник: даташит KWC RS-3657CS. Серия HVDC — при подборе учитывать расстояния для утечки и класс изоляции.

Таблица моделей
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Speed at Max Efficiency | Output Power | Stall Torque
RS-3657CS-1583 | 100V – 120V | 100V | 14,500 rpm | 11,730 rpm | 21.08 W | 1,125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16,200 rpm | 13,590 rpm | 24.02 W | 1,519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5,830 rpm | 4,985 rpm | 8.6 W | 1,156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18,200 rpm | 15,640 rpm | 18.43 W | 1,335 g·cm

Примечания
Серия требует выпрямительного моста для преобразования сетевого AC в DC. HV-варианты обычно используют угольные щетки с ориентировочным сроком службы 200–500 часов в зависимости от нагрузки и режима работы. При подборе учитывайте тепловые условия и профиль нагрузки.

характеристики / технические спецификации

• Модель: RS-3657CS
• Диаметр: 36 мм
• Длина корпуса: 57 мм
• Диапазон напряжений: 100V–240V (HVDC, в зависимости от варианта)
• Скорость холостого хода: до 18 200 об/мин
• Выходная мощность: до 34 W
• Стартовый (сталл) момент: ~1 125–1 519 g·cm
• Диаметр вала: 3,175 мм
• Типичные применения: фены, швейные машины, ручные блендеры, пылесосы
• Кастомизация: обмотки, вал, разъемы, интеграция редуктора, цели по ЭМС/шуму
