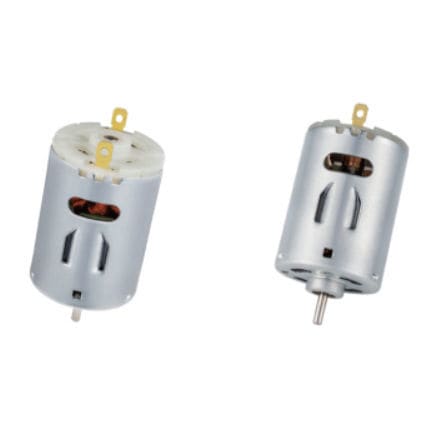

Двигатель DC RS-3650SS series

щеточный48 В2,4 В

Обзор продукта
RS-3650SS — щеточный мотор постоянного тока диаметром 36 мм с длиной корпуса 50 мм (класс 540/550), производитель KWC Motor, Dongguan KWC Machinery Co., Ltd. Поддерживает широкий диапазон напряжений и обычно применяется в ручных пылесосах, воздушных/водяных насосах и RC-моделях. Модификации варьируются от низкооборотных высокомоментных до высокооборотных до ~29 500 об/мин и мощностью до ~52 Вт.

Ключевая информация для инженеров и закупщиков

• Категория продукта: щеточные DC-двигатели
• Семейство моторов: щеточный DC-двигатель
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: ручные пылесосы, воздушные/водяные насосы, портативные компрессоры, RC-автомобили/лодки, подводные движки

Параметры спецификации

• Диаметр: 36 мм
• Длина корпуса: 50 мм (стандарт для вариантов RS-3650SS)
• Напряжение: 2,4 В–48 В (зависит от модели; широкий диапазон, возможна глубокая кастомизация)
• Скорость: до ~30 000 об/мин в зависимости от модели и напряжения
• Выходная мощность: до ~52 Вт

Примечания по кастомизации и поставкам
KWC Motor поддерживает OEM/ODM-кастомизацию по напряжению, скорости, моменту, конструкции вала, опциям кабеля/разъема, интеграции редуктора, требованиям управления и целям по ЭМС/шуму. Цены и сроки согласуются после подтверждения применения, спецификаций, количества и требований кастомизации. Доступны индивидуальные обмотки и настройка характеристик для широкого диапазона напряжения.

Целевые применения и решения

• Общее: насосы, клапаны и потребительские или RC-приложения, требующие форм-фактора мотора 36 мм
• RC-модели: подходят для RC-автомобилей, RC-лодок и подводных движков; пример RS-36503SS-6032 достигает ~29 500 об/мин при мощности >50 Вт
• Воздушные/водяные насосы и пылесосы: используются в портативных компрессорах, мембранных насосах и ручных пылесосах; длина статора 50 мм обеспечивает повышенный момент для поддержания оборотов под нагрузкой

Технические характеристики RS-3650SS (из даташита)
Модель | Рабочее напряжение (диапазон) | Номинальное напряжение | Скорость на холостом ходу | Скорость при макс. КПД | Выходная мощность | Статический момент
RS-36503SS-7515 | 2,4 В–4,8 В | 3,6 В | 21 500 об/мин | 16 644 об/мин | 23,7 Вт | 614 g·cm
RS-36503SS-6032 | 6,0 В–12,0 В | 12,0 В | 29 500 об/мин | 24 016 об/мин | 52,1 Вт | 1 138 g·cm
RS-36505SS-2780 | 12,0 В–24,0 В | 12,0 В | 5 000 об/мин | 4 120 об/мин | 7,27 Вт | 977 g·cm
RS-36505SS-19150 | 12,0 В–48,0 В | 24,0 В | 5 600 об/мин | 4 500 об/мин | 9,20 Вт | 815 g·cm

*Примечания по кастомизации: стандартный диаметр вала 3,175 мм; D-образный вал, двойной выходной вал и компоненты подавления EMC/EMI доступны по запросу.*

Характеристики / технические спецификации

• Серия / Модель: RS-3650SS
• Внешний диаметр: 36 мм
• Длина статора / корпуса: 50 мм (стандарт)
• Диапазон напряжения: 2,4 В–48 В (в зависимости от модели)
• Типичные обороты на холостом ходу: ~5 000 об/мин до ~29 500 об/мин
• Максимальная выходная мощность: до ~52,1 Вт
• Примеры статического момента: 614 g·cm, 1 138 g·cm, 977 g·cm, 815 g·cm
• Диаметр вала: 3,175 мм (стандарт; опции D-образного вала и двойного вала доступны)
• Типичные применения: ручные пылесосы, воздушные/водяные насосы, портативные компрессоры, мембранные насосы, RC-автомобили/лодки, подводные движки
• Соответствие / качество: материалы соответствуют ROHS / REACH; 100% инспекция с тестами шума и тока
