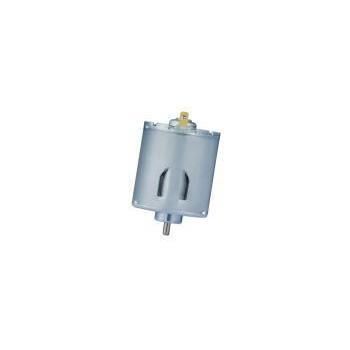

Двигатель DC RS-3640ST series

с постоянным токомщеточный6 В

Обзор продукта
RS-3640ST — щеточный DC‑мотор диаметром 36 мм и длиной корпуса 40 мм от KWC Motor. Работает в широком диапазоне напряжений (типичные конфигурации 6V–36V) и обеспечивает момент блокировки порядка 700 g·cm, что делает его подходящим для применений с ограниченным пространством, где требуется высокий крутящий момент на низких оборотах.

Ключевые факты для инженеров и закупок

• Категория продукта: Щеточные DC‑моторы
• Семейство мотора: Щеточный DC‑мотор
• Бренд / производитель: KWC Motor
• Типичные области применения: приводы механизмов выдачи в торговых автоматах, диафрагменные воздушные насосы, компактные электроинструменты

Основные характеристики

• Диаметр: 36 мм
• Длина корпуса: 40 мм
• Диапазон рабочего напряжения: 6V – 36V (зависит от варианта)

Целевые приложения и решения
RS-3640ST класса 36 мм обеспечивает больший крутящий момент и более плавную работу на низких оборотах по сравнению с серией 28 мм. Компактная длина корпуса 40 мм подходит для узких по оси монтажных мест и предоставляет необходимый момент для диспенсеров, насосов и небольших приводных систем.

Торговые автоматы и коммерческое оборудование
Предназначен для спиральных/канальных приводов и небольших коммерческих устройств (например, кофемашин). В связке с редуктором RS-3640ST обеспечивает стабильный низкоскоростной высокий момент для точной выдачи изделий и увеличенных интервалов обслуживания.

Воздушные насосы и электроинструменты
Применим в диафрагменных и прецизионных насосах, компактных промышленных/медицинских компрессорах и портативных инструментах. Широкий диапазон напряжений и вариативная выходная мощность (прибл. 3,9–7,2 Вт) позволяют работать в непрерывном или прерывистом режиме в зависимости от тепловых ограничений и режима работы.

Технические характеристики (примеры)
Модель | Рабочее напряжение | Номинальное напряжение | Холостой ход | Скорость при макс. КПД | Выходная мощность | Момент блокировки
RS-36403ST-151805 | 6.0V – 36.0V | 24.0V | 5,700 rpm | 4,613 rpm | 5.59 W | 688 g·cm
RS-36403ST-2480 | 6.0V – 36.0V | 12.0V | 6,450 rpm | 5,131 rpm | 7.15 W | 727 g·cm
RS-36403ST-15245 | 12.0V – 36.0V | 24.0V | 4,000 rpm | 3,305 rpm | 3.93 W | 666 g·cm
RS-36403ST-22125 | 6.0V – 24.0V | 12.0V | 4,000 rpm | 3,226 rpm | 4.20 W | 704 g·cm

Примечания по кастомизации
Диаметр вала стандартно 3,175 мм (1/8"), длина корпуса 40 мм. Возможна настройка обмоток, материала щеток, длины/геометрии вала, элементов подавления EMC/EMI, опций кабелей/разъемов и интеграции редуктора. Окончательные спецификации и цены определяются по подтверждённому применению, объёму и выбранным настройкам.

FAQ по закупкам (выдержка)

• В: Это мотор 540 класса?
  О: Не полностью. RS-3640ST имеет диаметр 36 мм (схож с 540‑классом), но более короткую длину корпуса (40 мм vs. ~50 мм у типичного 540), что делает его предпочтительным для конструкций с ограниченным пространством при сохранении высоких крутящих характеристик.
• В: Подходит ли для торговых автоматов 24 В?
  О: Да. Вариант RS-36403ST-15245 рассчитан на 24 В, и в сочетании с подходящим редуктором обеспечивает требуемую скорость и момент для выдачи.

Характеристики / Техническое резюме

• Модель: RS-3640ST (доступны варианты)
• Диаметр: 36 мм
• Длина корпуса: 40 мм
• Диапазон рабочего напряжения: 6.0V – 36.0V (варианты)
• Типичный момент блокировки: до ~700 g·cm (вариантозависимо)
• Типичная выходная мощность: ~3,93 W – 7,15 W (по варианту)
• Холостой ход (пример): 4,000 – 6,450 rpm
• Диаметр вала (стандарт): 3,175 мм (1/8")
• Настраивается: обмотки, вал, материал щеток, элементы EMC, интеграция редуктора, разъемы
