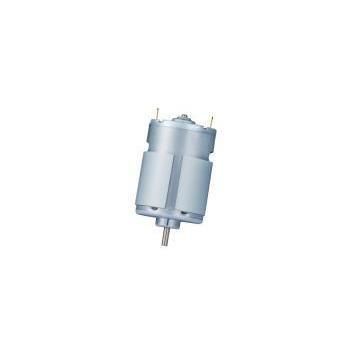

Двигатель DC RS-3650ST series

щеточный36 В3V

Обзор продукта
Серия RS-3650ST — щеточный DC-мотор класса 36 мм (стандарт 540/550) с длиной корпуса 50 мм и ST-обмоткой, оптимизированной под высокий крутящий момент. Диапазон питания 3 V–36 V; отдельные варианты обеспечивают до ≈37 W выходной мощности и момент при блокировке до ≈2,3 kg·cm. Типичные применения: автомобильные приводы, электронное управление дросселем и мощные бытовые приборы.

Ключевые факты для инженеров и закупщиков

• Категория продукта: щеточные DC-двигатели
• Семейство: RS-3650ST (класс 36 мм)
• Brand / manufacturer: KWC Motor
• Типичные применения: приводы сидений автомобиля, ETC, пылесосы высокой мощности, RC-модели, насосы

Основные характеристики

• Диаметр: 36 mm
• Длина корпуса: 50 mm (стандарт)
• Диапазон напряжения: 3 V – 36 V (зависит от варианта)
• Выходная мощность: до 37.35 W (пример: RS-36505ST-6013)
• Момент при блокировке: до ≈2,3 kg·cm (ориентировочно)
• Диаметр вала: 3,175 mm (стандарт)

Целевые применения и решения
Семейство RS-3650ST предназначено для условий с высокой нагрузкой и требованием к надежности, где требуются высокий крутящий момент на низких оборотах и компактные размеры. Рекомендуемые области интеграции:

• Автомобильные электрические приводы — регулировка сидений, электронное управление дросселем: варианты с высоким пусковым моментом и опциями EMC для автомобильной сферы.
• RC-модели и мощные приборы — гоночные RC, мощные пылесосы, насосы: некоторые варианты достигают 31 500 rpm и ≈37 W.

Таблица характеристик выбранных моделей
Модель | Рабочее напряжение (диапазон) | Номинал | Скорость холостого хода | Скорость @ макс. КПД | Мощность | Момент при блокировке
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21,900 rpm | 18,250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18,000 rpm | 15,302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31,500 rpm | 26,420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9,400 rpm | 8,040 rpm | 22.25 W | 1567 g·cm

Примечания по кастомизации
Стандартный диаметр вала 3,175 mm, длина корпуса 50 mm. Опции: D-вал, двойной выходной вал, предварительно припаянные выводы, конденсаторы/варисторы для подавления EMC, разъемы, интеграция редуктора, альтернативные обмотки для низких оборотов/высокого момента или широкого диапазона напряжения. Сроки и цена зависят от подтвержденной спецификации, объема и требуемых опций.

Качество, производство и особенности поставок
Соответствие международным размерам 540/550 для взаимозаменяемости. Производство на автоматизированных линиях щеточных моторов с 100% контролем шума и тока. Материалы и процессы соответствуют требованиям RoHS / REACH при необходимости.

Характеристики / технические спецификации

• Семейство моделей: RS-3650ST
• Класс диаметра: 36 mm
• Длина корпуса: 50 mm (стандарт)
• Диапазон напряжения: 3 V – 36 V
• Примерная мощность: до ≈37.35 W
• Холостые обороты: до 31,500 rpm (пример)
• Примеры моментов при блокировке: до ≈2363 g·cm (≈2,3 kg·cm)
• Диаметр вала: 3,175 mm
• Обмотка: ST для высокого момента; доступны кастомные обмотки
• Кастомизация: поддержка OEM/ODM по напряжению, скорости, моменту, конструкции вала, кабелям/разъемам, редукторам, EMC
