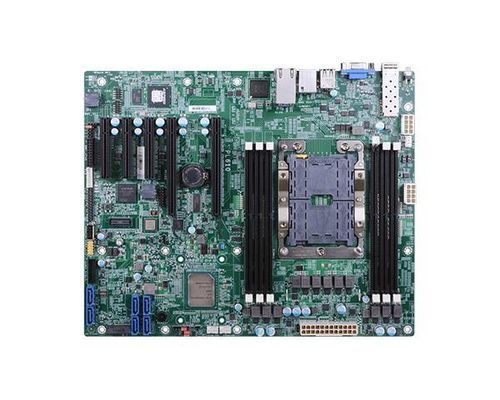

Материнская плата ATX PL610-C622

Intel® XeonIntel® C622DDR4

PL610-C622 — серверная ATX материнская плата на базе процессоров Intel® Xeon® Scalable и чипсета Intel® C622, разработанная для высокоадаптивных и масштабируемых вычислений в промышленных и серверных применениях. Предназначена для интенсивных нагрузок: машинное зрение, медицинская визуализация, промышленная автоматизация и облачные/edge вычисления.

Ключевые особенности

• Серверная ATX платформа, оптимизированная для интенсивных нагрузок и большой ёмкости памяти
• Усиленная защита данных и поддержка удалённого управления (IPMI) для серверных сред
• Высокая расширяемость для плат расширения и NVMe/M.2 хранилищ
• Разработана для промышленных, медицинских и машиновидческих приложений с требованиями к высокому пропускному характеру

Технические характеристики

• Процессор: Семейство Intel® Xeon® Scalable, сокет LGA 3647, TDP до 145W (примеры: Gold 6138T/6138/6130T/6130/6126T/6126; Gold 5120T/5119T/5118; Silver 4116T/4116/4114T/4110/4109T; Bronze 3106)
• Чипсет: Intel® C622
• Память: Шесть 288-контактных ECC RDIMM сокетов, до 384 GB; DDR4 1600/1866/2133/2400/2666 MHz
• BIOS: Insyde SPI 128 Mbit
• Дисплей / Графика: 1 x VGA; поддержка одиночного/двойного дисплея через VGA
• Расширение / Интерфейсы: 2 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, OPEN edge), 2 x PCIe x4 (Gen3), 1 x M.2 2280 M key (PCIe Gen3 x4 NVMe/SATA)
• Хранилище / SATA: 6 x SATA 3.0 (до 6 Gb/s) с поддержкой RAID 0/1/5/10
• Сетевые контроллеры: GbE: i350-AM2; 10GbE: CS4227; IPMI PHY: RTL8211F
• Задняя панель I/O: 2 x GbE (RJ-45), 1 x выделенный IPMI LAN, 1 x Fiber 10 GbE, 1 x VGA, 2 x USB 2.0 (rear), 1 x PS/2 (mini-DIN-6)
• Внутренние I/O: 1 x RS-232 (2.54 mm pitch), 2 x USB 2.0 (2.54 mm pitch), 1 x вертикальный USB 2.0, 2 x внутренние USB 3.0
• Аудио: Аудиокодек: N/A
• SMBus: 1 x SMBus
• Таймер сторож (Watchdog): Сброс системы, программируемый ПО от 1 до 255 секунд
• Безопасность: TPM: Infineon TPM 2.0 (опция)
• Питание: Тип ATX; разъёмы: 8-pin ATX 12V и 24-pin ATX
• Потребление (пример 5120T): Обычное: 3.3V @ 0.42A (1.386 W); 5V @ 2.33A (11.65 W); 12V @ 2.34A (28.08 W). Макс: 3.3V @ 0.43A (1.419 W); 5V @ 2.4A (12.0 W); 12V @ 12.51A (150.12 W)
• RTC батарея: CR2032
• Поддержка ОС: Windows 10 IoT Enterprise LTSB RS1 (64-bit), Windows Server 2012 R2, Windows Server 2016, Linux
• Условия эксплуатации: Рабочая температура: 0 до 60 °C; хранение: -40 до 85 °C. Влажность: 5 до 90% RH (эксплуатация/хранение). MTBF: 493,780 ч @25°C; 290,407 ч @45°C; 187,006 ч @60°C (Telcordia Issue 4, GB/GC)
• Механика / Габариты: ATX форм-фактор 305 mm x 244 mm (12,0" x 9,6")
