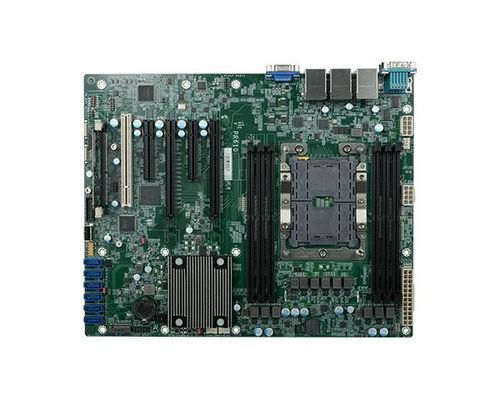

Материнская плата ATX PR610-C621

Intel® XeonIntel®DDR4-RDIMM

PR610‑C621 — серверная ATX‑материнская плата от DFI, разработанная для 1‑го/2‑го поколения процессоров Intel® Xeon® Scalable. Обеспечивает большие объёмы памяти, широкий набор I/O и возможности расширения для вычислительно‑ёмких задач: AIoT, машинное зрение, медицинская визуализация и др.

Ключевые особенности

• Поддержка 1st/2nd Gen Intel® Xeon® Scalable (LGA3647) с чипсетом Intel® C621
• Шесть слотов DDR4 ECC‑RDIMM, single‑channel до 2933 MHz, до 384 GB; поддержка Intel® Optane™ DC persistent memory с совместимыми 2nd Gen CPU
• Широкий набор I/O: 2× Intel GbE, 1× выделенный IPMI LAN (с опциональным SEM2500/SEM2510), 2× COM, 6× SATA 3.0, 5× USB 2.0, 6× USB 3.1 Gen1
• Множество расширений: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, один open‑edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe)
• Долгосрочная поддержка жизненного цикла CPU (Intel IOTG roadmap до Q3'32)

Обзор продукта
PR610‑C621 поддерживает Intel® Optane™ DC persistent memory на совместимых процессорах 2‑го поколения Xeon, что обеспечивает большие ёмкости постоянной памяти и ускорённый доступ к данным. Плата включает Intel® Deep Learning Boost и AVX‑512 для ускорения задач инференса и обработки сигналов/изображений. Опционные модули IPMI/BMC (SEM2500/SEM2510) расширяют возможности удалённого управления и локализации ошибок в серверных развертываниях.

Технические характеристики

• Процессор: Intel® Xeon® Scalable 1st & 2nd Gen (LGA3647), TDP до 165W
• Чипсет: Intel® C621
• Память: 6× DDR4 ECC‑RDIMM 288‑pin (до 384GB), single‑channel DDR4 до 2933 MHz; поддержка Optane™ DC в DIMM3/DIMM6 с совместимыми 2nd Gen CPU
• BIOS: Insyde SPI 128Mbit
• Видео: 1× VGA (доступно с SEM2500/SEM2510)
• Расширение/интерфейсы: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, один open edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe), опциональный DDR4 SO‑DIMM для SEM модулей
• Аудио: кодек ALC887
• Ethernet: 2× Intel® I210AT GbE; IPMI LAN через RTL8211F (с SEM2500)
• Задняя панель: 2× RJ‑45 GbE, 1× выделенный IPMI LAN (с SEM2500), 4× USB 3.1 Gen1, 2× USB 2.0 stacked, 1× VGA (с SEM модулем)
• Внутренние I/O: 2× RS‑232, USB‑хедеры (2× USB2.0 header, 1× вертикальный USB2.0 Type‑A, 1× USB3.1 Gen1 header), 6× SATA 3.0 с поддержкой RAID 0/1/5/10, SMBus
• Watchdog: программируемый сброс системы (1–255 с/мин)
• Безопасность: TPM 2.0 (опция)
• Питание: ATX (8‑pin 12V, 24‑pin ATX); примеры потребления указаны производителем
• Габариты: ATX 305 × 244 мм; толщина PCB 1,6 мм
• OS: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2012R2/2016, Linux
• Условия эксплуатации: рабочая температура 0–60°C; хранение −40–85°C; влажность 5–90% RH без конденсации; MTBF 493,780 ч @25°C (Telcordia Issue 4)
• Комплектация: материнская плата PR610‑C621, I/O‑панель (в зависимости от SKU), винт M.2 2280; SEM2500/SEM2510 при заказе

Применение и развертывание
Подходит для AIoT‑шлюзов, систем машинного зрения, медицинских диагностических устройств и других промышленных серверов, требующих большой памяти, гибкой расширяемости и возможностей удалённого управления.
