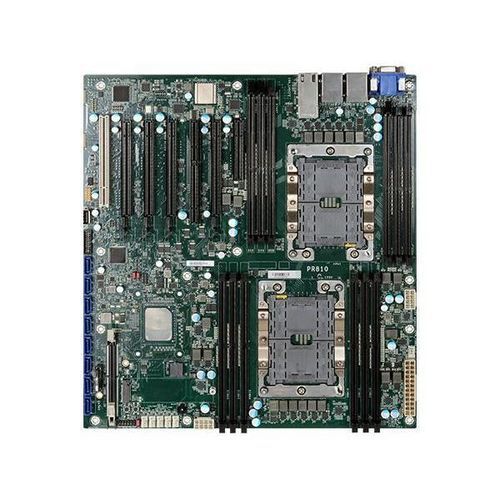

Материнская плата EATX PR810-C622

Intel® XeonIntel® C622DDR4

Обзор
PR810-C622 — это EATX серверная материнская плата от DFI, разработанная для edge-серверов и промышленных применений. Поддерживает процессоры Intel® Xeon® Scalable 1-го и 2-го поколений (LGA 3647), обеспечивает большую емкость памяти и многочисленные интерфейсы расширения для высокоскоростного I/O и хранения данных.

Ключевые характеристики

• Форм-фактор: EATX (305 мм x 330 мм)
• Поддержка процессоров: Intel® Xeon® Scalable 1/2 Gen (LGA 3647), до 165W TDP
• Чипсет: Intel® C622
• Память: 12 x 288-pin ECC RDIMM, до 768 ГБ; DDR4 до 2933 МГц; поддержка Intel DC Persistent Memory
• Расширение: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), слот модуля BMC (SEM2500/2510), 1 x проприетарный слот расширения 100GbE
• Хранение и RAID: 8 x SATA III (6 Gb/s) с поддержкой RAID 0/1/5/10
• Сеть: 2 x Intel® 10GbE (x557-AT2), 2 x Intel® GbE (I210AT); задняя I/O: 2 x GbE (RJ-45) и 2 x 10GbE
• Задние и внутренние порты: RS-232 (DB-9) задний и внутренний, 4 x USB 3.1 Gen1 на задней панели, несколько USB-header'ов, опциональный VGA, опциональный IPMI share с i210AT
• Безопасность и управление: опциональный TPM 2.0, слот BMC для удаленного управления
• Питание: стандартные ATX-разъемы (8-pin ATX 12V, 24-pin ATX); потребление по шинам — в спецификациях
• Поддержка ОС: Windows 10 IoT Enterprise LTSC RS5 (64-bit), Windows Server 2016/2019, Linux
• Условия эксплуатации: работа 0–40°C; хранение -40–85°C; влажность 5–90% RH
• Надежность и сертификаты: MTBF 450,938 ч @ 25°C (Telcordia Issue 4); сертификаты CE, FCC, RoHS, UKCA

Комплект поставки и заказ

• Стандартный комплект: 1 x материнская плата PR810-C622, 1 x I/O shield, 1 x винт M.2 для 2280 (A32-112016-041G), 1 x зажим CPU (348-436471-100G)
• Опции: модули SEM2500/2510 поставляются в соответствии с заказанным P/N
• Страна происхождения: Тайвань
• Доступно несколько SKU/конфигураций (см. информацию по заказу для вариантов PR810-C622IR / IRV / IRI)

Технические характеристики

• Модель: PR810-C622 (EATX)
• Сокет процессора: LGA 3647; поддержка Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze (1-е & 2-е поколение)
• Чипсет: Intel® C622
• Память: 12 x 288-pin ECC RDIMM, до 768 ГБ; DDR4 до 2933 МГц; поддержка Intel DC Persistent Memory
• BIOS: Insyde
• Видео: опционально 1 x VGA
• Интерфейсы расширения: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), 1 x слот BMC, 1 x слот расширения 100GbE
• SATA: 8 x SATA 3 (6 Gb/s) с RAID 0/1/5/10
• Ethernet: 2 x Intel® I210AT (GbE), 1 x Intel® x557-AT2 (10GbE)
• USB: задняя панель 4 x USB 3.1 Gen1; внутренние разъемы: USB 2.0 (2x), USB 3.1 Gen1 headers (2x), 1 x USB 2.0 вертикальный Type-A
• Серийный порт: задний 1 x RS-232 (DB-9); внутренний 1 x RS-232
• Аудио кодек: ALC887
• Watchdog: программируемый программно сброс системы (1–255 с/мин)
• Безопасность: TPM 2.0 опционально
• Разъемы питания: 8-pin ATX 12V, 24-pin ATX; подробности по потреблению — в спецификации
• RTC батарея: CR2032
• Поддерживаемые ОС: Windows 10 IoT Enterprise LTSC RS5 (64-bit), Windows Server 2016/2019, Linux
• Температура работы: 0–40°C; хранение: -40–85°C
• Влажность: работа/хранение 5–90% RH
• MTBF: 450,938 ч @ 25°C; 305,034 ч @ 40°C (Telcordia Issue 4)
• Габариты & PCB: EATX 305 мм x 330 мм; толщина PCB 1,8 мм; высота верхней стороны 32 мм; нижней стороны 4,0 мм
• Сертификации: CE, FCC, RoHS, UKCA
