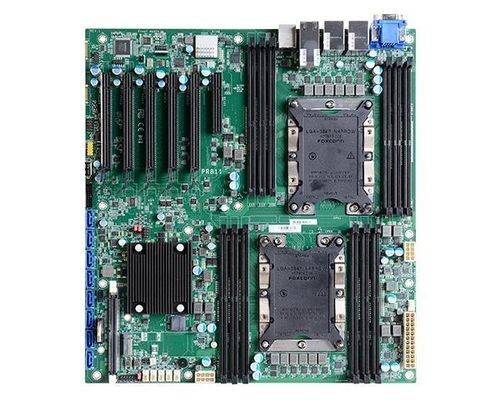

Материнская плата EATX PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

Обзор

PR811-C622 — EATX серверная материнская плата, разработанная для edge и промышленных серверных приложений. Поддерживает процессоры Intel® Xeon® Scalable 1-го и 2-го поколения (LGA 3647) и до 768 ГБ DDR4 на 12 слотах ECC RDIMM. Платформа рассчитана на высокопроизводительные вычисления, конфигурации с несколькими GPU и плотной расширяемостью, предоставляя широкий набор I/O и функции корпоративного хранения данных.

Ключевые характеристики

• Форм‑фактор EATX (305 мм × 330 мм)
• Поддержка Intel® Xeon® Scalable 1‑го и 2‑го поколений (LGA 3647), CPU до 165W TDP
• 12 × 288‑контактных слотов ECC RDIMM — до 768 ГБ DDR4 (2133/2400/2666/2933 МГц)
• Высокоскоростная сеть: 2 × Intel® 10GbE + 2 × Intel® GbE
• Расширение: до 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M‑key (PCIe Gen3 x4 NVMe/SATA)
• Хранение: 8 × SATA 3.0 (6 Гбит/с) с поддержкой RAID 0/1/5/10
• Опциональное отображение: VGA (до 1920×1200 @60Hz)
• Слот модуля BMC совместим с SEM2500/SEM2510; IPMI 2.0 доступен на соответствующих SKU
• Безопасность: поддержка TPM 2.0
• BIOS: Insyde; Сертификации: CE, FCC, RoHS, UKCA

Технические характеристики

• Модель: PR811-C622
• Чипсет: Intel® C622
• Поддержка процессоров: Intel® Xeon® Scalable 1‑го & 2‑го поколений (LGA 3647); примеры CPU перечислены поставщиком (TDP зависит от SKU)
• Память: 12 × 288‑контактных ECC RDIMM, до 768 ГБ DDR4 (2133/2400/2666/2933 МГц)
• Графика/дисплей: 1 × VGA (опционально), до 1920×1200 @60Hz
• Слоты расширения: 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, open edge), 1 × M.2 2280 M‑key (PCIe Gen3 x4 NVMe/SATA), 1 × слот модуля BMC (SEM2500/SEM2510)
• Ethernet/Сеть: 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE); задняя панель типично: 2 × GbE (RJ‑45), 2 × 10GbE
• Задняя I/O (пример): IPMI 2.0 (на некоторых SKU), 1 × RS‑232 (DB‑9), 4 × USB 3.2 Gen1, опциональный USB 2.0 стек, 1 × VGA (опт.)
• Внутренние I/O: 1 × RS‑232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × вертикальный USB 2.0 Type A
• Аудио: кодек ALC887
• Хранение: 8 × SATA 3 (6 Гбит/с); поддержка RAID 0/1/5/10
• SMBus: 1 × SMBus; Watchdog: программируемый системный сброс 1–255 с
• Безопасность: TPM 2.0
• Питание: разъемы 8‑pin ATX 12V, 24‑pin ATX
• RTC батарея: CR2032
• Поддержка ОС: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2016/2019, Linux
• Окружающая среда: рабочая 0–40°C; хранение −40–85°C; влажность 5–90% RH
• Габариты: 305 мм × 330 мм (EATX)
• Страна происхождения: Тайвань

Сертификация и соответствие

• Сертификации: CE, FCC, RoHS, UKCA
• Опциональные модули и SKU могут изменять набор функций (BMC/IPMI, VGA)
