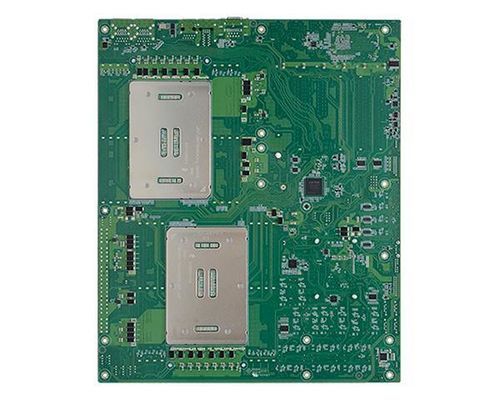

Материнская плата ATX ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

ERX810-C741 — серверная промышленная ATX‑материнская плата от DFI, разработанная для процессоров Intel® Xeon® Scalable 5-го и 4-го поколений. Обеспечивает очень большую ёмкость памяти, широкие возможности PCIe Gen5‑расширения и управление вне диапазона (OOB) для требовательных стоечных и специализированных применений.

Ключевые особенности

• Поддержка Intel® Xeon® Scalable 5/4 поколений (LGA 4677), включая валидированные SKUs с высоким TDP.
• Большая ёмкость памяти: 16 × DDR5 ECC‑RDIMM слотов (до 2048 ГБ), DDR5 до 5600 МГц.
• Расширение и хранение: множественные PCIe Gen5 слоты (4 × x16, 2 × x8), поддержка M.2 и широкий набор I/O, включая 4 × Intel® GbE и OOB‑управление IPMI/Redfish (BMC AST2600).

Технические характеристики

• Процессор: Совместимость с Intel® Xeon® Scalable 5-го и 4-го поколений (LGA 4677), TDP до 270 Вт. Примеры валидированных SKU: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530 и представительные модели 4-го поколения.
• Чипсет: Intel® C741.
• Память: 16 × ECC‑RDIMM, до 2048 ГБ; DDR5 до 5600 МГц.
• BIOS: Insyde.
• Управление / BMC: AST2600 с поддержкой IPMI и Redfish для OOB‑удалённого управления.
• Дисплей / графика: 1 × DisplayPort (DP) для одиночного вывода.
• Расширение: 4 × PCIe x16 (Gen5), 2 × PCIe x8 (Gen5), 1 × M.2 M key 2280.
• Аудио: Кодек ALC888S; внутренний фронт‑аудио разъём доступен.
• Ethernet / сеть: 4 × контроллера Intel® I210; IPMI LAN использует RTL8211F.
• Задняя панель I/O: 4 × GbE, 1 × выделенная IPMI LAN, 1 × RS-232/422/485 (DB-9), 4 × USB 3.2 Gen1, 1 × PS/2, 1 × DP.
• Внутренние I/O: 1 × RS-232/422/485, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × вертикальный USB 2.0, фронт‑аудио, 4 × SATA 3.0 (RAID 0/1/5/10), 16‑бит DIO, LPC, SMBus, 2 × MCIO.
• Безопасность: Поддержка TPM 2.0.
• Питание: Форм‑фактор / тип: ATX.
• Условия / рабочая температура: 0–45 °C.
• Механика / размеры: 305 × 365 мм; высоты PCB — по данным производителя.
• Стандарты и сертификаты: CE, FCC, RoHS, UKCA.
• Комплектация: Материнская плата ERX810-C741 (770-ERX8101-000G), винт и стойка для M.2, I/O‑щит, SATA‑кабель 500 мм, 2 кулер‑крепления.
• Страна происхождения: Тайвань.
