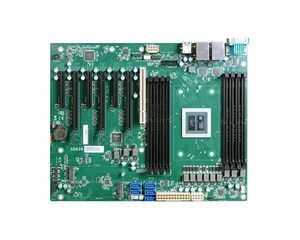

Материнская плата EATX IS-5222
Intel® XeonIntel® Q670EDDR4-RDIMM

Материнская плата EATX - IS-5222 - DFI - Intel® Xeon / Intel® Q670E / DDR4-RDIMM
Материнская плата EATX - IS-5222 - DFI - Intel® Xeon / Intel® Q670E / DDR4-RDIMM
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте DFI

Характеристики

Формат
EATX
Процессор
Intel® Xeon
Чипсет
Intel® Q670E
Запоминающее устройство
DDR4-RDIMM
Слоты расширения
M.2, M.2 Key M, 16x PCI Express, 2 PCIe x8
Применение
встроенная, для сервера
Рабочая система
Windows 10 IoT Enterprise
Частота памяти
DDR4 3200 МГц
Возможности подключения
USB 2.0, USB 3.1, VGA, RJ45, RS-232, GbE

Описание

Обзор

  • IS-5222 — EATX серверная материнская плата от DFI, разработанная для пограничных (edge) серверов и высокопроизводительных встраиваемых приложений. Поддерживает процессоры Intel® Xeon® Scalable 3-го поколения, большое объём памяти и несколько высокоскоростных слотов расширения.


Ключевые характеристики

  • Процессор: семейство Intel® Xeon® Scalable 3-го поколения, LGA 4189 (Socket P+), TDP до 205W.
    • Примеры поддерживаемых CPU: Intel® Xeon® Gold 6338N, 6338T, 6336Y, 6330, 6330N, 6326, 5320T, 5318N/5318Y, 5317, 5315Y, Intel® Xeon® Silver 4316/4314/4310/4310T.
  • Чипсет: Intel® C621A.
  • Память: 16 x 288-pin ECC RDIMM до 1024 ГБ; DDR4 до 3200 МГц (одноканально).
  • BIOS: AMI 64Mb SPI BIOS.
  • BMC / управление: AST2500 BMC.
  • Видео: 1 x VGA (DB-15), до 1920 x 1200 @60Hz (один дисплей).


Расширение и хранилище

  • 1 x M.2 2280 M key (PCIe Gen3 x1 NVMe); 3 x PCIe x16 Gen4 слота; 2 x PCIe x8 Gen4 слота.
  • SATA & RAID: 2 x SATA 3.0 (до 6 Gb/s); поддержка RAID 0/1.


Подключения

  • Задняя панель: 2 x 10GbE (RJ-45) LAN; 1 x выделенный IPMI LAN; 2 x USB 3.1 Gen1 (rear); 1 x VGA (DB-15, rear).
  • Внутренние порты: 2 x RS-232 (2x5-pin); 2 x USB 3.1 Gen1 (internal); 4 x USB 2.0 (internal).


Питание, среда и конструкция

  • Питание: тип ATX; разъёмы: 8-pin ATX 12V CPU и 24-pin ATX.
  • Рабочая температура: 0 до 40°C; температура хранения: -40 до 85°C. Влажность рабочая/хранения: 5–90% RH (без конденсации).
  • Механика: форм-фактор EATX; размеры 305 мм x 330 мм; толщина PCB 1,6 мм.


Соответствие и документация

  • Стандарты: CE, FCC. Страна происхождения: Taiwan. MTBF: TBD.
  • Поддержка ОС: Windows 10 IoT Enterprise LTSB RS5 (64-bit).
  • Документация: Datasheet IS-5222 (PDF).
