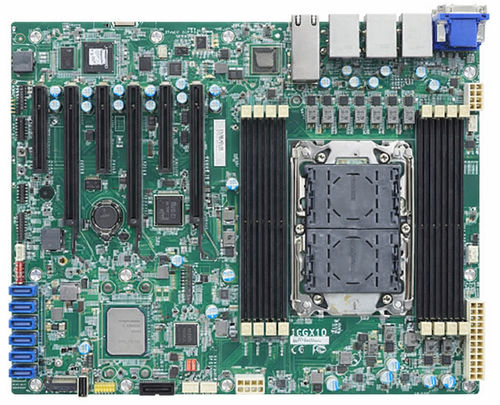

Материнская плата ATX ERX610-C741

Intel® Xeon4e Generation Intel® Corex86

ERX610-C741 — ATX-серверная материнская плата от DFI для edge- и промышленных серверных приложений, поддерживающая процессоры Intel® Xeon® Scalable 5-го/4-го поколения и расширенные функции удалённого управления вне полосы (OOB).

Ключевые характеристики / Технические спецификации

• Процессор: Поддержка семейств Intel® Xeon® Scalable 5-го и 4-го поколений; сокет LGA 4677; TDP до 270 Вт. Примеры: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530, 6526Y, 5520+, 5515+, 4516Y+, 4514Y, 4510, 4510T, 4509Y; примеры 4-го поколения: Intel® Xeon® Gold 6448Y, 6438N, 6430, 6428N, 6426Y, 6418H, 5420+, 5418N, 5418Y, 5415+, 4416+, 4410T, 4410Y.
• Чипсет: Intel® C741.
• Память: 8 x слотов ECC RDIMM, до 1024 ГБ; DDR5 поддерживает до 5600 МГц.
• BIOS: Insyde.
• Управление / BMC: BMC AST2600; поддержка удалённого управления OOB через IPMI и Redfish.
• Отображение: Один выход DisplayPort (1 x DP).
• Расширение: 3 x PCIe x16 (Gen5), 3 x PCIe x8 (Gen5); 2 x M.2 M-key 2280 для NVMe/SSD.
• Аудио: кодек ALC888S; 1 x фронтальный аудио (внутренний).
• Ethernet-контроллеры: 2 x Intel® I210AT + 2 x Intel® E610-XAT2; IPMI LAN: RTL8211F.
• Задняя панель I/O: 2 x GbE + 2 x 10GbE; 1 x выделенный IPMI LAN; 1 x RS-232/422/485 (DB-9); 4 x USB 3.2 Gen1; 1 x DP.
• Внутренние разъёмы I/O: 1 x RS-232/422/485; 2 x USB 3.2 Gen1; 2 x USB 2.0; 1 x вертикальный USB 2.0; 1 x фронтальный аудио-разъём.
• SATA / Хранение: 4 x SATA 3.0 с поддержкой RAID 0/1/5/10; 2 x M.2 M-key 2280 для расширения NVMe/хранения.
• DIO / SMBus: 16-битный DIO; 1 x SMBus.
• Безопасность: поддержка TPM 2.0.
• Питание и форм-фактор: форм-фактор ATX.
• Условия эксплуатации: рабочая температура 0–60°C.
• Механика / Размеры: 305 x 244 мм; высоты платы/верхней/нижней стороны — по данным производителя.

Комплект поставки

• Материнская плата ERX610-C741 (770-ERX6101-000G)
• 2 x винта M.2 (A32-112016-041G)
• 2 x стойки M.2 (A33-725019-090G)
• 1 x I/O shield (A49-ERX610-000G)
• 1 x SATA кабель данных (500 мм) (332-553001-005G)
• 1 x держатель кулера (A51-099027-000G)

Страна происхождения / Опции

• Страна происхождения: Тайвань.
• Опциональные элементы (пример): CPU-кулер A71-101164-000G для LGA 4677 (118 x 82 x 106 мм).
