Стойка для оборудования PR series

Обзор продукта

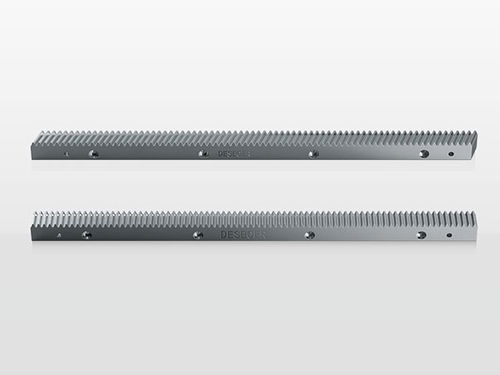

Рейки DESBOER для фрезерования, индукционно закалённые с косой зубчатостью. Предназначены для зубчато-реечного линейного перемещения и задач позиционирования в станках и автоматизированных системах.

Общая информация
Марка стали: 1.0503 (C45)
Доступные модули: 1,5, 2, 3, 4, 5, 6, 8
Термообработка: закалка и отпуск, твёрдость 24–27 HRC
Форма зуба: косая (helical), угол спирали (RH) 19°31'42"
Класс точности: 8s

Значение кода
Коды спецификаций обозначают модуль, номинальную длину и конфигурацию. Иллюстрации и записи каталога доступны на оригинальной странице изделия.

Технические характеристики (выборочно)
PR158R050C0 | 1.5 | 500 | 6.7 | 100 | 17 | 17 | 15.5 | 62.5 | 125 | 4 | 6 | 6 | 10 | 6 | 31.7 | 436.6 | 5.7 | 0.057
PR158R100C0 | 1.5 | 1000 | 6.7 | 200 | 17 | 17 | 15.5 | 62.5 | 125 | 8 | 6 | 6 | 10 | 6 | 31.7 | 936.6 | 5.7 | 0.066
PR028R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.057
PR028R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.066
PR038R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.066
PR038R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.072
PR048R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.068
PR048R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.078
PR058R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.068
PR058R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.078
PR068R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.068
PR068R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.078
PR088R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.073
PR088R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.085

Методы установки

• Шаг 1. Согласно заранее подготовленным отверстиям под болты на столе затянуть рейку крепёжными болтами с указанной предварительной затяжкой.
• Шаг 2. Установить рейку с обратной скобой для облегчения установки удлинения рейки. После выравнивания затянуть крепёжные болты.
• Шаг 3. После установки измерить параллельность рейки и биение зубьев индикатором.
• Шаг 4. После проверки развернуть отверстие под направляющий штифт и установить штифт для фиксации.

Важные замечания
Для обеспечения срока службы во время монтажа и эксплуатации выполнять надлежащую смазку, защиту от коррозии и регулярное обслуживание. Избегать длительных перегрузок, вызывающих повреждения.

Устранение неисправностей (симптомы и корректирующие меры)
Симптом | Возможная причина | Корректирующие меры
Увеличение шума | Повреждениеgear-привода | Проверить передачу зубчатой передачи
Неправильная установка рейки и шестерни | Проверить установку по шагам монтажа
Отказ смазки | Проверить систему смазки и пополнить/заменить смазку
Повышение рабочей температуры | Некорректная конструкция или отвод тепла | Проверить проектные параметры; при необходимости добавить охлаждение или радиатор
Утечка масла | Чрезмерная подача смазки | Удалить избыточное масло и скорректировать частоту/дозу смазки
Трещины от трения на поверхности зубьев | Плохая смазка | Скорректировать смазку; рекомендовать автосмазку
Питтинг на поверхности зуба | Плохая смазка или загрязнение | Обеспечить надлежащую смазку и чистоту; предотвратить внешнее загрязнение
Плохая параллельность/перпендикулярность | Ошибка позиционирования при монтаже | Перепроверить и скорректировать положение рейки и шестерни
Перегрузка или столкновение оборудования | Перегрузка или посторонние предметы в зоне работы | Проверить проектные нагрузки; обеспечить наличие аварийной остановки и соблюдение правил эксплуатации

Особенности / Технические характеристики

• Материал: сталь 1.0503 (C45)
• Доступные модули: 1,5, 2, 3, 4, 5, 6, 8
• Термообработка: закалка и отпуск, твёрдость 24–27 HRC
• Форма зуба: косая зубчатость, угол спирали (RH) 19°31'42"
• Класс точности: 8s
• Несколько стандартных кодов спецификаций и размерных опций для различных комбинаций модуль/длина (см. техническую таблицу выше)
• Установка: крепление болтами, обратная скоба для удлинения, проверка индикатором, фиксация направляющим штифтом
