Зубчато-реечный привод с косозубым зацеплением PR series

спиральныйиз сталииз закаленной стали

Наименование продукта

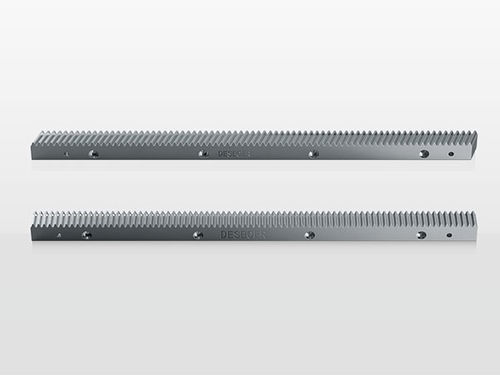

DESBOER Рейки для шлифованной поверхности зубьев (Высокая точность / Косозубая)

Обзор / Ключевые характеристики

• Сталь: 42CrMo
• Доступные модули: 1,5, 2, 3, 4, 5, 6, 8
• Твердость после индукционной закалки: 50–55 HRC
• Угол винтовой линии: (RH) 19°31'42"
• Класс качества: 6s

Технические характеристики рейки (таблица)
Код спецификации | Модуль | L | L3 | Число зубьев | B | H2 | H1 | A | L2 | Число отверстий | H | D1 | D2 | T | A1 | L1 | D3 | Кумулятивная погрешность шага
PR156R050M0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100M0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050M0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100M0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 8 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050M0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100M0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050M0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100M0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 12 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050M0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100M0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050M0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100M0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 16 | 37.5 | 925 | 15.7 | 0.04
PR086R050M0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100M0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Способы установки

• Шаг 1: В соответствии с заранее выполненными отверстиями под болты на столе закрепите рейку крепёжными болтами с заданным предварительным натяжением.
• Шаг 2: Используйте обратную скобу для помощи при установке удлинений рейки. После регулировки затяните крепёжные болты.
• Шаг 3: После установки измерьте параллельность рейки и биение зубьев индикатором.
• Шаг 4: После испытаний разверните отверстие под установочный штифт и установите штифт для фиксации.

Меры предосторожности
Для обеспечения срока службы рейки при установке и эксплуатации выполняйте регулярное смазывание и антикоррозионное обслуживание. Избегайте длительных перегрузок, которые могут привести к повреждению. Обеспечьте правильную частоту и дозу смазки, а также содержите рабочую среду в чистоте и сухости, чтобы предотвратить преждевременный износ.

Неисправности, возможные причины и меры устранения (таблица)
Явление неисправности | Возможная причина | Мера устранения
Увеличение шума | Повреждение зубчатого привода | Проверить зубчатую передачу
Увеличение шума | Неправильный монтаж рейка–шестерня | Проверить этапы установки и выравнивание
Увеличение шума | Отказ смазки | Проверить и восстановить систему смазки
Повышение рабочей температуры | Неправильная конструкция | Проверить параметры конструкции
Повышение рабочей температуры | Перегрев зубчатого привода | Проверить передачу, при необходимости добавить охлаждение
Повышение рабочей температуры | Чрезмерная температура окружающей среды | Обеспечить достаточное охлаждение
Утечка масла | Чрезмерная доза смазки | Удалить избыточное масло и скорректировать частоту/дозу смазки
Утечка масла | Протечка | Проверить передачу и смазочную систему
Трещины на поверхности зубьев из-за трения | Плохая смазка | Исправить частоту/дозу; рекомендована автоматическая смазка
Трещины на поверхности зубьев из-за трения | Загрязненная среда | Поддерживать чистоту и сухость рабочей среды; предотвращать внешнее загрязнение
Трещины на поверхности зубьев из-за трения | Неправильное масло | Использовать подходящее масло
Трещины на поверхности зубьев из-за трения | Магнитное воздействие | Убедиться, что шестерня и рейка не магнитны
Поломка зуба | Перегрузка | Проверить параметры конструкции
Поломка зуба | Столкновение оборудования | Удалить посторонние предметы; проверить аварийную остановку; эксплуатировать по правилам
Поломка зуба | Выкрашивание (pitting) на зубчатой поверхности | Поддерживать хорошую смазку
Поломка зуба | Плохая смазка | Обеспечить корректную смазку
Поломка зуба | Плохой параллелизм или перпендикулярность | Повторно подтвердить точность установки рейки
Поломка зуба | Чрезмерная ошибка позиционирования / Неправильное положение между шестернёй и рейкой | Повторно подтвердить точность позиционирования и выравнивание

Характеристики / технические спецификации

• Материал: сталь 42CrMo
• Твердость после закалки: 50–55 HRC
• Доступные модули: 1,5, 2, 3, 4, 5, 6, 8
• Винтовая линия: правый винтовой угол 19°31'42"
• Класс качества: 6s
• Предоставляется подробная таблица размеров/спецификаций для кодов PR156R050M0–PR086R100M0 (включает L, L3, число зубьев, B, H2, H1, A, L2, число отверстий, H, D1, D2, T, A1, L1, D3, кумулятивная погрешность шага)
