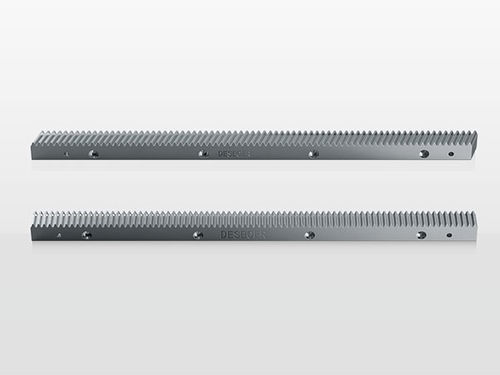

Зубчато-реечный привод с косозубым зацеплением PR series

спиральныйиз углеродистой стализакаленный

Обзор продукта
Материал: сталь № 1.0503 (C45)
Доступные модули: 1,5; 2; 3; 4; 5; 6; 8
Термообработка: высокочастотное упрочнение, твердость 50–55 HRC
Форма зуба: косые зубья (RH) 19°31′42″
Класс качества: 6s

Расшифровка кода
Ссылка на каталог производителя и коды спецификаций для выбора вариантов модели, длин и монтажных размеров.

Технические характеристики (таблица)
Specification Code | Module | L | L3 | Number of Teeth | B | H2 | H1 | A | L2 | Number of Holes | H | D1 | D2 | T | A1 | L1 | D3 | Cumulative Pitch Error
PR156R050C0 | 1.5 | 500 | 6.7 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR156R100C0 | 1.5 | 1000 | 6.7 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.033
PR026R050C0 | 2 | 500 | 8.5 | 75 | 24 | 24 | 22 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.6 | 5.7 | 0.029
PR026R100C0 | 2 | 1000 | 8.5 | 150 | 24 | 24 | 22 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.6 | 5.7 | 0.034
PR036R050C0 | 3 | 500 | 10.3 | 50 | 29 | 29 | 26 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430 | 7.7 | 0.032
PR036R100C0 | 3 | 1000 | 10.3 | 100 | 29 | 29 | 26 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930 | 7.7 | 0.037
PR046R050C0 | 4 | 506.67 | 13.8 | 38 | 39 | 39 | 35 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433 | 7.7 | 0.034
PR046R100C0 | 4 | 1000 | 13.8 | 75 | 39 | 39 | 35 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.4 | 7.7 | 0.04
PR056R050C0 | 5 | 500 | 17.4 | 30 | 49 | 39 | 34 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425 | 11.7 | 0.034
PR056R100C0 | 5 | 1000 | 17.4 | 60 | 49 | 39 | 34 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925 | 11.7 | 0.04
PR066R050C0 | 6 | 500 | 20.9 | 25 | 59 | 49 | 43 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425 | 15.7 | 0.034
PR066R100C0 | 6 | 1000 | 20.9 | 50 | 59 | 49 | 43 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925 | 15.7 | 0.04
PR086R050C0 | 8 | 480 | 28 | 18 | 79 | 79 | 71 | 60 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240 | 19.7 | 0.037
PR086R100C0 | 8 | 960 | 28 | 36 | 79 | 79 | 71 | 60 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720 | 19.7 | 0.043

Методы установки
Шаг 1: Согласуйте рейку с заранее просверленными отверстиями под болты на монтажной плите и затяните крепёжные болты с заданной предварительной затяжкой.
Шаг 2: Используйте обратную скобу для помощи при установке удлинений рейки; после регулировки затяните крепёжные болты.
Шаг 3: После установки измерьте параллельность рейки и биение зубьев индикатором.
Шаг 4: После испытаний развёрните направляющее отверстие под штифт и установите установочный штифт для фиксации рейки.

Важные замечания
- Для длительного срока службы обеспечьте достаточную смазку, антикоррозионную защиту и регулярное обслуживание при установке и эксплуатации.
- Избегайте длительных перегрузок, чтобы не допустить повреждений.
- При возникновении проблем в процессе эксплуатации обратитесь к разделу «Устранение неполадок» и проверьте порядок установки.

Устранение неполадок (симптом | возможная причина | корректирующие меры)
Увеличение шума | Привод поврежден | Проверить передачу зубчатой передачи
Неправильный монтаж рейки и шестерни | - | Проверить монтаж и скорректировать положение
Отказ смазки | - | Проверить систему смазки и при необходимости заправить
Повышение рабочей температуры | Неправильные параметры конструкции | Проверить конструкцию и условия работы
Перегрев привода | - | Проверить передачу, при необходимости добавить отвод тепла
Чрезмерная температура окружающей среды | - | Обеспечить достаточное охлаждение
Протечка масла | Чрезмерная смазка | Удалить избыточное масло, скорректировать частоту и дозу смазки
Утечка | - | Проверить передачу и систему уплотнения смазки
Трещины от трения на поверхности зубьев | Недостаточная смазка | Восстановить надлежащую смазку; рекомендуется автоматическая смазочная система
Неблагоприятная среда | - | Поддерживать рабочую зону в чистоте и сухости; защитить от внешних воздействий
Неправильное смазочное масло | Неправильное использование масла | Использовать указанное смазочное масло
Магнитное воздействие | - | Убедиться, что шестерня и рейка не магнитны
Поломка шестерни | Перегрузка | Проверить параметры конструкции и нагрузку
Столкновение оборудования | - | Убедиться в отсутствии посторонних предметов; проверить устройство аварийной остановки; эксплуатировать по инструкции
Питтинг на поверхности зубьев | - | Поддерживать надлежащую смазку и условия эксплуатации
Плохой параллелизм или перпендикулярность | - | Повторно подтвердить точность установки рейки
Избыточная ошибка позиционирования | Неправильное расположение между шестерней и рейкой | Повторно подтвердить монтаж и выравнивание

Технические характеристики / спецификации

• Материал: сталь № 1.0503 (C45)
• Доступные модули: 1,5; 2; 3; 4; 5; 6; 8
• Термообработка: высокочастотное упрочнение, твердость 50–55 HRC
• Форма зуба: косые зубья (RH) 19°31′42″
• Класс качества: 6s
• Спецификационные коды, охватывающие разные длины (L), числа зубьев и монтажные размеры (см. таблицу выше)
• Установка: крепление болтами, использование обратной скобы для удлинений, контроль параллельности и биения индикатором, развёртка отверстия под定位ный штифт и установка штифта после регулировки
• Обслуживание: обеспечить надлежащую смазку, защиту от коррозии, избегать перегрузок, поддерживать чистую и сухую рабочую среду
