Зубчато-реечный привод с прямозубым зацеплением PR series

из углеродистой сталииз сталииз закаленной стали

Обзор

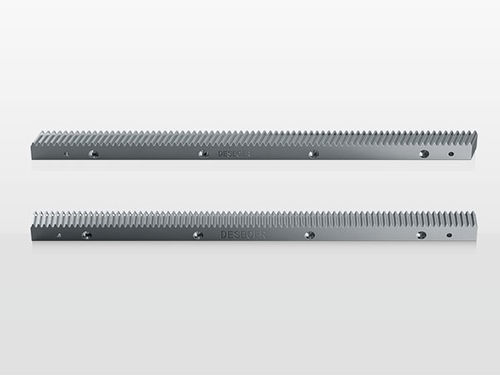

Рейки DESBOER с проточенной рабочей поверхностью и прямыми зубьями обеспечивают высокоточнное линейное перемещение для промышленных передач. Материал: сталь № 1.0503 (C45). Доступные модули: 1,5; 2; 3; 4; 5; 6; 8. Высокочастотная закалка дает твердость 50–55 HRC. Изделия поставляются по классу точности 6s. На странице продукта доступны коды спецификаций и полные таблицы размеров для подбора.

Расшифровка кода
Коды спецификаций обозначают серию, модуль и вариант длины (полная расшифровка в документации). Примеры: PR156S050M0, PR026S050M0, PR036S050M0 … PR086S100M0 — соответствуют таблицам размеров и схемам сверления в каталоге.

Технические характеристики (редуктор)
На странице продукта размещены технические таблицы с размерами для каждого кода: длина (L), число зубьев, размеры сечения (B, H1, H2), расположение отверстий и накопленная погрешность шага. Используйте эти таблицы для подбора геометрии рейки под шестерню и установку на станке.

Методы установки

• Шаг 1. Совместите рейку с заранее просверленными болтовыми отверстиями на монтажной плите и затяните крепежные болты согласно заданной предварительной затяжке.
• Шаг 2. Используйте обратную скобу или приспособление для выравнивания при установке удлинений рейки; отрегулируйте положение и затяните болты рабочим моментом.
• Шаг 3. После установки измерьте параллельность и биение зубьев индикатором; проверьте выравнивание на всей длине.
• Шаг 4. При необходимости разверните отверстие под установочный штифт и установите штифт для фиксации положения и предотвращения осевого смещения.

Важные замечания

• Обеспечьте корректную смазку и защиту от коррозии при установке и эксплуатации.
• Избегайте длительных перегрузок, которые могут повредить зубья или ускорить износ.
• Проводите регулярное обслуживание: смазку, очистку и антикоррозийную обработку для продления срока службы.
• Защищайте рейку от агрессивных загрязнений, поддерживайте рабочую среду чистой и сухой.

Диагностика неисправностей (симптом → возможная причина → меры)

• Увеличение шума → Повреждена передача → Проверить передачу и заменить поврежденные детали.
• Неправильная установка рейка–шестерня → Ошибка позиционирования → Перепроверить монтаж и скорректировать положение рейки/шестерни.
• Недостаточная смазка → Отказ системы смазки или неверное масло → Проверить систему смазки и использовать рекомендованное масло; скорректировать дозировку.
• Перегрев → Нерациональная конструкция или недостаточное охлаждение → Проверить проектные параметры, улучшить охлаждение или добавить радиаторы.
• Течь масла → Избыточная смазка или неисправность уплотнения → Удалить избыточное масло; проверить уплотнения и скорректировать частоту смазки.
• Трещины/питтинг на поверхности зубьев → Недостаточная смазка или загрязнение → Улучшить смазку (рекомендуется автоматическая система) и защитить среду эксплуатации.
• Облом зуба → Перегрузка или столкновение → Проверить расчетные параметры нагрузки, устранить внешние воздействия и проверить аварийные остановы.
• Плохая точность (параллельность/перпендикулярность) → Неправильный монтаж → Перепроверить установочные базисы и отрегулировать.

Стандартные спецификации (таблица)
Код спецификации | Модуль | L (mm) | Число зубьев | B | H2 | H1 | A | L2 | Число отверстий | H | D1 | D2 | T | A1 | L1 | D3 | Накопленная погрешность шага
PR156S050M0 | 1.5 | 499.51 | 106 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 441.5 | 5.7 | 0.029
PR156S100M0 | 1.5 | 999.03 | 212 | 17 | 17 | 15.5 | 62.44 | 124.88 | 4 | 8 | 6 | 9.5 | 7 | 29 | 941 | 5.7 | 0.033
PR026S050M0 | 2 | 502.65 | 80 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 440.1 | 5.7 | 0.029
PR026S100M0 | 2 | 1005.31 | 160 | 24 | 24 | 22 | 62.83 | 125.66 | 4 | 8 | 7 | 11 | 7 | 31.3 | 942.7 | 5.7 | 0.034
PR036S050M0 | 3 | 508.94 | 54 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 440.1 | 7.7 | 0.032
PR036S100M0 | 3 | 1017.88 | 108 | 29 | 29 | 26 | 63.62 | 127.23 | 4 | 9 | 10 | 15 | 9 | 34.4 | 949.1 | 7.7 | 0.037
PR046S050M0 | 4 | 502.65 | 40 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 427.7 | 7.7 | 0.034
PR046S100M0 | 4 | 1005.31 | 80 | 39 | 39 | 35 | 62.83 | 125.66 | 4 | 12 | 10 | 15 | 9 | 37.5 | 930.3 | 7.7 | 0.04
PR056S050M0 | 5 | 502.65 | 32 | 49 | 39 | 34 | 62.83 | 125.66 | 4 | 12 | 14 | 20 | 13 | 30.1 | 442.4 | 11.7 | 0.034
PR056S100M0 | 5 | 1005.31 | 64 | 49 | 39 | 34 | 62.83 | 125.66 | 8 | 12 | 14 | 20 | 13 | 30.1 | 945 | 11.7 | 0.04
PR066S050M0 | 6 | 508.94 | 27 | 59 | 49 | 43 | 63.62 | 127.23 | 4 | 16 | 18 | 26 | 17 | 31.4 | 446.1 | 15.7 | 0.034
PR066S100M0 | 6 | 1017.88 | 54 | 59 | 49 | 43 | 63.62 | 127.23 | 8 | 16 | 18 | 26 | 17 | 31.4 | 955 | 15.7 | 0.04
PR086S050M0 | 8 | 502.65 | 20 | 79 | 79 | 71 | 62.83 | 125.66 | 4 | 25 | 22 | 33 | 21 | 26.6 | 449.5 | 19.7 | 0.037
PR086S100M0 | 8 | 1005.31 | 40 | 79 | 79 | 71 | 62.83 | 125.66 | 8 | 25 | 22 | 33 | 21 | 26.6 | 952 | 19.7 | 0.043

Характеристики / технические спецификации

• Материал: сталь № 1.0503 (C45).
• Доступные модули: 1,5; 2; 3; 4; 5; 6; 8.
• Твердость после HF‑закалки: 50–55 HRC.
• Угол витка: 0° (прямые зубья).
• Класс качества: 6s (высокая точность).
• Доступно несколько кодов спецификаций (см. документацию для полных таблиц размеров).
