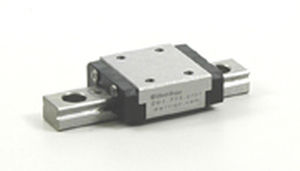

Рециркуляционные шариковые направляющие скольжения (RBSG)
Семейство: BSGS8
Модель: BSGS8-1-55
Цена: $ 90.00
-
Опции:
Добавить пломбу к модели с одной кареткой ($ 6.00)
Добавить
0
каретка(ы) без уплотнения ($ 66,00 за штуку)
Добавить
0
каретка(ы) с пломбой ($ 73,00 за шт.)
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 8 (0.315)
B : 17 (0.669)
L2 : 23.5 (0.925)
L1 : 21.9 (0.862)
W : 2.5 (0.098)
P1 : 12 (0.473)
P2 : 8 (0.315)
S1 : M2
e1 : 2.5 (0.098)
L3 : 15.1 (0.594)
W2 : -
S2 : -
e2 : -
b : 6.5 (0.256)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 110 (242)
Статическая Co : 170 (375)
Размеры направляющей шины : мм (дюйм)
P : 15 (.591)
H1 : 4.7 (0.185)
C : 7 (0.276)
B1 : 3.5 (0.138)
B2 : -
W1 : 5 (0.197)
d x G x h : 2,4 x 4,2 x 2,3
(.094 x .165 x .091)
S3 N Тип : -
N : 5 (0.197)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,01 (0,022)
Направляющая рейка - фунт-фунт (кг/м) : 0,19 (0,128)
: мм (дюйм)
Максимальная длина : 700 (27,6)
---
