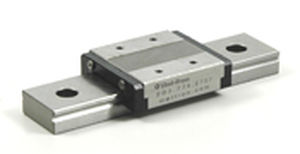

Рециркуляционные шариковые направляющие скольжения (BSG-W)
Семейство: BSG12W
Модель: BSG12W-1-110
Цена: $ 165.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 12 (0.472)
B : 30 (1.181)
L2 : 39 (1.535)
L1 : 35.3 (1.39)
W : 4.5 (.177)
P1 : 21 (0.827)
P2 : 12 (0.472)
S1 : M2.6
e1 : 3 (0.118)
L3 : 28.4 (1.118)
W2 : -
S2 : -
e2 : -
b : 9 (0.354)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 230 (507)
Статическая Co : 340 (750)
Размеры направляющей шины : мм (дюйм)
P : 30 (1.181)
H1 : 7.5 (0.295)
C : 18 (0.709)
B1 : 9 (0.354)
B2 : -
W1 : 6 (0.236)
d x G x h : 3,5 x 6 x 4,5
(.138 x .236 x .177)
S3 N Тип : -
N : 10 (0.394)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,04 (0,088)
Направляющая рейка - фунт-фунт (кг/м) : 0,96 (0,645)
: мм (дюйм)
Максимальная длина : 1000 (39,37)
---
