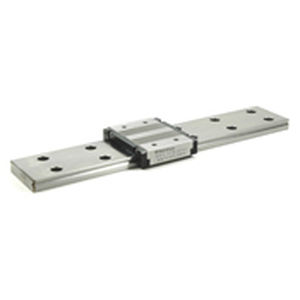

Рециркуляционные широкие шариковые направляющие скольжения (BSG-W)
Семейство: BSGS16W
Модель: BSGS16W-1-230
Цена: $ 281.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 16 (0.63)
B : 60 (2.362)
L2 : 55.5 (2.185)
L1 : 51.2 (2.016)
W : 7.5 (0.295)
P1 : 45 (1.772)
P2 : 20 (0.788)
S1 : M4
e1 : 4.5 (0.177)
L3 : 42 (1.654)
W2 : -
S2 : -
e2 : -
b : 13 (0.512)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 500 (1102)
Статическая Co : 720 (1587)
Размеры направляющей шины : мм (дюйм)
P : 40 (1.575)
H1 : 9.5 (0.374)
C : 42 (1.654)
B1 : 9.5 (0.374)
B2 : 23 (.906)
W1 : 9 (0.354)
d x G x h : 4,5 x 8 x 4,5
(.177 x .315 x .177)
S3 N Тип : -
N : 15 (0.591)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,15 (0,331)
Направляющая рейка - фунт-фунт (кг/м) : 2,95 (1,982)
: мм (дюйм)
Максимальная длина : 1900 (74.8x)
---
