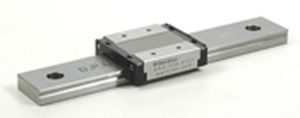

Рециркуляционные шариковые направляющие скольжения (BSG)
Семейство: BSGS10
Модель: BSGS10-1-55
Цена: $ 107.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 10 (0.394)
B : 20 (0.788)
L2 : 30.5 (1.2)
L1 : 28.1 (1.106)
W : 2.5 (0.098)
P1 : 15 (0.591)
P2 : 10 (0.394)
S1 : M3
e1 : 3 (0.118)
L3 : 20.4 (0.803)
W2 : -
S2 : -
e2 : -
b : 7.8 (0.307)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 170 (375)
Статическая Co : 250 (551)
Размеры направляющей шины : мм (дюйм)
P : 20 (0.788)
H1 : 5.5 (0.217)
C : 9 (0.354)
B1 : 4.5 (0.177)
B2 : -
W1 : 5.5 (0.217)
d x G x h : 3,5 x 6 x 3,5
(.138 x .236 x .138)
S3 N Тип : -
N : 7.5 (0.295)
Вес : кг
Каретка - фунты (кг) : 0,02 (0,044)
Направляющая рейка - фунт-фунт (кг/м) : 0,31 (0,208)
: мм (дюйм)
Максимальная длина : 1000 (39,37)
---
