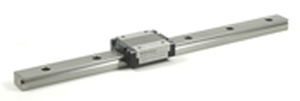

Рециркуляционные шариковые направляющие скольжения (RBSG)
Семейство: BSG16
Модель: BSG16-1-150
Цена: $ 128.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 16 (.630)
B : 32 (1.26)
L2 : 42.5 (1.673)
L1 : 38.5 (1.516)
W : 3.5 (0.138)
P1 : 25 (0.984)
P2 : 20 (0.788)
S1 : M3
e1 : 4 (0.157)
L3 : 29.5 (1.161)
W2 : -
S2 : -
e2 : -
b : 12 (0.473)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 370 (815)
Статическая Co : 550 (1212)
Размеры направляющей шины : мм (дюйм)
P : 40 (1.575)
H1 : 9.5 (0.374)
C : 15 (0.591)
B1 : 7.5 (0.295)
B2 : -
W1 : 8.5 (0.335)
d x G x h : 3,5 x 6 x 4,5
(.138 x .236 x .177)
S3 N Тип : -
N : 15 (0.591)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,06 (0,132)
Направляющая рейка - фунт/фут (кг/м) : 1,02 (.685)
: мм (дюйм)
Максимальная длина : 1900 (74,8)
---
