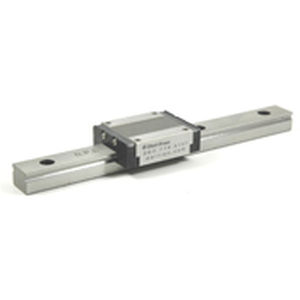

Рециркуляционные шариковые направляющие скольжения (RBSG)
Семейство: BSG25
Модель: BSG25-1-280
Цена: $ 218.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 25 (0.984)
B : 46 (1.811)
L2 : 62 (2.441)
L1 : 55.7 (2.193)
W : 4 (0.157)
P1 : 38 (1.496)
P2 : 38 (1.496)
S1 : M4
e1 : 6 (0.236)
L3 : 45.7 (1.799)
W2 : -
S2 : -
e2 : -
b : 17.5 (0.689)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 700 (1544)
Статическая Co : 1000 (2205)
Размеры направляющей шины : мм (дюйм)
P : 60 (2.362)
H1 : 15 (0.591)
C : 20 (0.788)
B1 : 10 (0.394)
B2 : -
W1 : 13 (0.512)
d x G x h : 6 x 9.5 x 8.5
(.236 x .374 x .335)
S3 N Тип : -
N : 20 (0.788)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,23 (0,507)
Направляющая рейка - фунт/фут (кг/м) : 2,14 (1,438)
: мм (дюйм)
Максимальная длина : 1900 (74,8)
---
