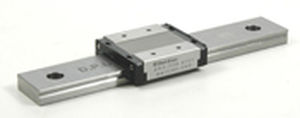

Рециркуляционные широкие шариковые направляющие скольжения (BSG-W)
Семейство: BSG14W
Модель: BSG14W-1-230
Цена: $ 222.00
Все размеры в миллиметрах, если не указано иное
Общее перемещение, указанное ниже, основано на 1 каретке на рельс
Размеры каретки : мм (дюйм)
H : 14 (0.551)
B : 40 (1.575)
L2 : 44.5 (1.752)
L1 : 40.7 (1.602)
W : 6 (0.236)
P1 : 28 (1.102)
P2 : 15 (0.591)
S1 : M3
e1 : 3 (0.118)
L3 : 33.5 (1.319)
W2 : -
S2 : -
e2 : -
b : 11 (0.433)
Номинальная нагрузка: кгс (фунт-фут)
Динамическая C : 300 (661)
Статическая Co : 440 (970)
Размеры направляющей шины : мм (дюйм)
P : 40 (1.575)
H1 : 8 (0.315)
C : 24 (0.945)
B1 : 12 (0.472)
B2 : -
W1 : 8 (0.315)
d x G x h : 4,5 x 8 x 4,5
(.177 x .315 x .177)
S3 N Тип : -
N : 15 (0.591)
Вес : кг (фунты)
Каретка - фунты (кг) : 0,08 (0,176)
Направляющая - фунт/фут (кг/м) : 1,4 (0,941)
: мм (дюйм)
Максимальная длина : 1900 (74.8x)
---
