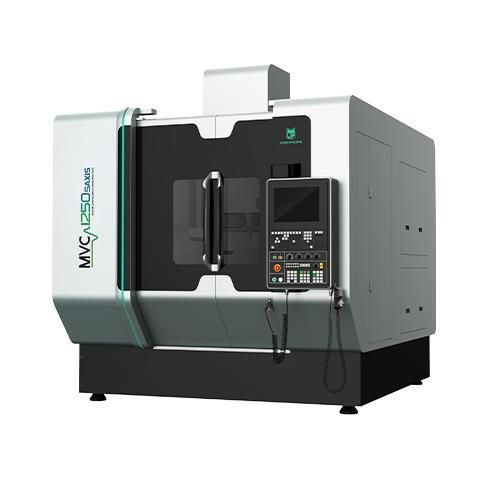

Обрабатывающий центр ЧПУ 5 осей MVC1250вертикальныйдля стекладля керамического материала
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- для сплава из титана, для керамического материала, для стекла, для кварца
- Количество инструментов
- 40 инструментов, 64 инструмента
- Сопутствующие функции
- для резки
- Другие характеристики
- с высокой скоростью, высокоэффективный, с прямым приводом, высокой точности, высокая жесткость, ультразвуковой
- Ход Х
1 250 mm
(49,21 in)- Ход Y
1 250 mm
(49,21 in)- Ход Z
1 000 mm
(39,37 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
35 kW
(47,59 hp)- Скорость подачи по оси X
30 m/min
- Скорость подачи по оси Y
30 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
1 200 kg
(2 646 lb)- Точность позиционирования
0,008 mm
(0,00031 in)- Повторяемость
0,005 mm
(0,0002 in)- Общий вес
26 000 kg
(57 320,19 lb)- Габаритная длина
3 480 mm
(137 in)- Габаритная ширина
5 900 mm
(232,3 in)- Общая высота
4 250 mm
(167,3 in)
Описание
Общее описание
Основные характеристики
Случаи применения
Подходит для высокоточной и высокопроизводительной обработки твёрдых хрупких материалов (керамика, стекло, кварц), суперсплавов (включая титановые сплавы) и других труднообрабатываемых материалов, где требуются ультразвуковая поддержка и возможности 5-осевой обработки
Технические параметры
Спецификации
- Портальная конструкция обеспечивает высокую структурную стабильность и лёгкие подвижные элементы для повышения точности и динамики станка
- Термически симметричная конструкция, подтверждённая FEM, снижает термические деформации и сохраняет долгосрочную точность
- Чугунные компоненты с хорошим демпфированием вибраций для надёжной динамической режущей производительности
- Ложе оптимизировано методом конечных элементов для увеличения жёсткости
- Охлаждаемые двигатели осей Z, A и C для термической стабильности при высокой нагрузке
Основные характеристики
- Высокоскоростные, высокоточные DDR-двигатели для осей A/C
- Погрешность позиционирования осей A/C: 15''; повторяемость: 8''
- Жёсткий механизм зажима/освобождения для осей A/C
- Три двигателя с прямым приводом доступны в выбранных конфигурациях
- Импортные высокоточные линейные энкодеры для осей A/C
- Достаточная рабочая зона на поворотном столе
- Различные конфигурации магазина инструмента; цепной магазин по опции (24/40/64/120T)
- Вместимость инструмента: 40 инструментов (конфигурируется)
- Совместимость с широко используемыми режущими инструментами
- Преимущества ультразвуковой обработки (15–70 кГц):
- Снижает микротрещины в хрупких материалах
- Уменьшает силы резания и повышает эффективность
- Увеличивает ресурс инструмента
- Минимизирует образование заусенцев
- Улучшает качество поверхности
Случаи применения
Подходит для высокоточной и высокопроизводительной обработки твёрдых хрупких материалов (керамика, стекло, кварц), суперсплавов (включая титановые сплавы) и других труднообрабатываемых материалов, где требуются ультразвуковая поддержка и возможности 5-осевой обработки
Технические параметры
- Модель: MVC1250-5AXIS
- Ходы X/Y/Z: 1 250×1 250×1 000 мм
- Размер рабочего стола: Φ1 200 мм
- Макс. нагрузка на стол: 1 200 кг
- Ультразвуковой шпиндель: стандарт
- Диаметр шпинделя: Φ210 мм
- Макс. скорость шпинделя (кратковременная): 15 000 rpm
- Макс. скорость шпинделя (длительная): 12 000 rpm
- Мощность двигателя: 35 kW
- Скорость быстрых перемещений X/Y/Z: 30/30/30 m/min
- Скорость быстрых перемещений A/C: 30/60 rpm
- Погрешность позиционирования X/Y/Z: 0,008 мм
- Повторяемость X/Y/Z: 0,005 мм
- Погрешность позиционирования A/C: 15 ''
- Повторяемость A/C: 8 ''
- Тип магазина инструментов: цепной (24/40/64/120T опц.)
- Вместимость инструмента: 40 инструментов
- Полный вес (вкл. аксессуары): 26 000 кг
- Габариты станка (Д×Ш×В): 3 480×5 900×4 250 мм
- CNC-контроллер: SIEMENS One (HEIDENHAIN опц.)
Спецификации
- Ходы X/Y/Z: 1 250×1 250×1 000 мм
- Размер рабочего стола: Φ1 200 мм
- Макс. нагрузка на стол: 1 200 кг
- Ультразвуковой шпиндель: стандарт
- Диаметр шпинделя: Φ210 мм
- Скорости шпинделя (кратк./длит.): 15 000 / 12 000 rpm
- Мощность двигателя: 35 kW
- Скорость быстрого перемещения (X/Y/Z): 30/30/30 m/min
- Скорость быстрого перемещения (A/C): 30/60 rpm
- Погрешность позиционирования (X/Y/Z): 0,008 мм
- Повторяемость (X/Y/Z): 0,005 мм
- Погрешность позиционирования (A/C): 15 ''
- Повторяемость (A/C): 8 ''
- Магазин инструментов: цепной (24/40/64/120T опц.)
- Вместимость инструментов: 40
- Полный вес: 26 000 кг
- Габариты: 3 480×5 900×4 250 мм
- CNC-контроллер: SIEMENS One (HEIDENHAIN опц.)
