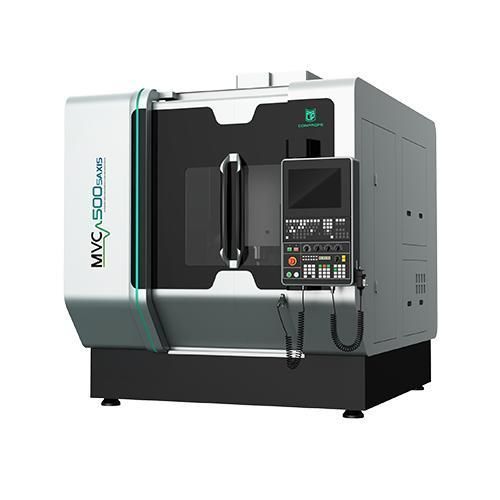

Обрабатывающий центр ЧПУ 5 осей MVC500вертикальныйдля стекладля керамического материала
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- для алюминиевого сплава, для керамического материала, для стекла, для кварца
- Структура
- с рамой
- Количество инструментов
- 40 инструментов
- Сопутствующие функции
- для резки
- Другие характеристики
- с высокой скоростью, высокоэффективный, с прямым приводом, высокой точности, высокая жесткость
- Ход Х
500 mm
(19,69 in)- Ход Y
550 mm
(21,65 in)- Ход Z
500 mm
(19,69 in)- Скорость вращения
14 000 rpm, 20 000 rpm
(87 965 rad.min-1, 125 664 rad.min-1)- Мощность
35 kW
(47,59 hp)- Скорость подачи по оси X
36 m/min
- Скорость подачи по оси Y
36 m/min
- Скорость подачи по оси Z
30 m/min
- Грузоподъемность стола
300 kg
(661 lb)- Точность позиционирования
0,007 mm
(0,00028 in)- Повторяемость
0,004 mm
(0,00016 in)- Общий вес
10 000 kg
(22 046,23 lb)- Габаритная длина
2 240 mm
(88,2 in)- Габаритная ширина
3 780 mm
(148,8 in)- Общая высота
2 855 mm
(112,4 in)
Описание
Обзор продукта
Ключевые особенности
Случаи применения
Подходит для высокоточной и высокоэффективной обработки твердых и хрупких материалов (керамика, стекло, кварц и т.д.), суперсплавов (титановые сплавы и т.д.) и других труднообрабатываемых материалов
Технические параметры
Характеристики / Технические спецификации
- Портальная конструкция с высокой стабильностью и лёгкими подвижными элементами, обеспечивающая повышенную точность и улучшенную динамическую производительность станка
- Термально симметричная конструкция, разработанная с использованием конечного элементного анализа (FEM), эффективно минимизирует тепловые деформации и обеспечивает необходимую жесткость для длительной стабильной точности
- Использование чугуна с отличными демпфирующими свойствами, что обеспечивает высокий уровень динамической чип-производительности, стабильность, надежность и широкую применимость
- Постоянное улучшение жесткости станинной конструкции через FEM для оптимального проектирования
- Охлаждаемый мотор по оси Z
- Охлаждаемые моторы для осей A и C
Ключевые особенности
- Высокоскоростной и высокоточный DDR-мотор для осей A/C
- Точность позиционирования осей A/C — 6'', повторяемость — 4''
- Высокожесткая и надёжная конструкция зажима/освобождения для осей A/C
- 3 мотора прямого привода для моделей 650 и выше
- Импортные высокоточные линейные энкодеры для деления шкалы осей A/C
- Достаточное пространство для обработки на поворотном столе
- Различные конфигурации магазина инструментов с дополнительными опциями
- Цепной тип магазина инструментов (опции: 24/40/64/120T)
- Высокая нагрузочная способность держателей инструментов
- Совместимость с широким спектром режущих инструментов
- Преимущества ультразвуковой обработки — высокочастотная ультразвуковая вибрация, воздействующая на режущий конец (15–70 кГц): уменьшает микротрещины; снижает усилия резания и повышает эффективность; продлевает срок службы инструмента; минимизирует заусенцы; улучшает качество поверхности
Случаи применения
Подходит для высокоточной и высокоэффективной обработки твердых и хрупких материалов (керамика, стекло, кварц и т.д.), суперсплавов (титановые сплавы и т.д.) и других труднообрабатываемых материалов
Технические параметры
- Item - MVC500-5AXIS - Unit
- Ход по осям X/Y/Z - 500*550*500 - mm
- Размеры рабочего стола - Φ500 - mm
- Макс. нагрузка на стол - 300 - kg
- Ультразвуковой шпиндель - Стандарт - /
- Диаметр шпинделя - Φ190 - mm
- Макс. скорость шпинделя (кратковременно) - 20,000 - rpm
- Макс. скорость шпинделя (длительно) - 14,000 - rpm
- Мощность двигателя - 35 - kW
- Скорость перемещения X/Y/Z - 36/36/30 - m/min
- Скорость перемещения A/C - 50/100 - rpm
- Точность позиционирования X/Y/Z - 0.007 - mm
- Повторяемость X/Y/Z - 0.004 - mm
- Точность позиционирования A/C - 8 - ''
- Повторяемость A/C - 5 - ''
- Тип магазина инструментов - Цепной тип - /
- Вместимость инструмента - 40 - Кол-во инструментов
- Суммарный вес (включая аксессуары) - 10,000 - kg
- Габариты станка (LxWxH) - 2,240x3,780x2,855 - mm
- CNC контроллер - SIEMENS One (HEIDENHAIN опционально) - /
Характеристики / Технические спецификации
- Модель: MVC500-5AXIS
- Конструкция: Портальная рама, термально симметричный дизайн (FEM-оптимизация)
- Материалы: Чугунная конструкция для демпфирования вибраций и обеспечения стабильности
- Ходы X/Y/Z: 500 x 550 x 500 mm
- Рабочий стол: Диаметр Φ500 mm, макс. нагрузка 300 kg
- Шпиндель: Ультразвуковой шпиндель в стандартной комплектации, диаметр Φ190 mm
- Частота шпинделя: До 20,000 rpm кратковременно; 14,000 rpm длительно
- Мощность двигателя: 35 kW
- Быстрый ход: X/Y/Z 36/36/30 m/min; оси A/C 50/100 rpm
- Точность позиционирования: X/Y/Z 0.007 mm; A/C 8''
- Повторяемость: X/Y/Z 0.004 mm; A/C 5''
- Магазин инструментов: Цепной тип, 40 инструментов (доступны другие емкости/опции)
- Суммарный вес (включая аксессуары): 10,000 kg
- Габариты станка (LxWxH): 2,240 x 3,780 x 2,855 mm
- CNC контроллер: SIEMENS One в стандартной комплектации; HEIDENHAIN опционально
- Дополнительные возможности: Охлаждаемые моторы для осей Z, A и C; прямой привод для A/C на больших моделях; импортные высокоточные линейные энкодеры для осей A/C
