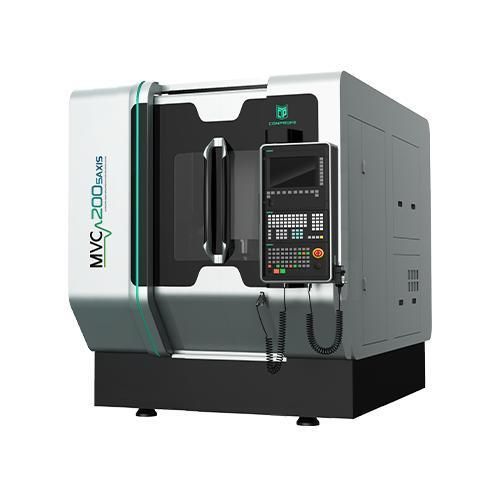

Обрабатывающий центр ЧПУ 5 осей MVC200

вертикальныйдля стекладля керамического материала

Обзор продукта

• Прямоугольная (гантри) конструкция обеспечивает высокую стабильность и легкие подвижные компоненты для повышения точности и динамических характеристик
• Термально симметричная конструкция, разработанная методом конечных элементов (FEM), минимизирует тепловые деформации и обеспечивает долгосрочную точность
• Конструкция из чугуна с отличными демпфирующими свойствами обеспечивает стабильную динамическую режущую производительность и широкую применимость
• Оптимизация конструкции станины с помощью FEM для достижения максимальной жесткости
• Охлаждаемый двигатель по оси Z; охлаждаемые двигатели по осям A и C для стабильного теплового режима

Ключевые характеристики

• Высокоскоростные, высокоточные DDR-двигатели для осей A/C
• Точность позиционирования A/C: 8''; повторяемость: 4''
• Высокожесткая и надежная конструкция зажима/освобождения A/C
• Три двигателя прямого привода доступны для моделей 650 и выше
• Импортные высокоточные линейные энкодеры для обратной связи по осям A/C
• Просторная рабочая зона на поворотном столе для различных схем обработки
• Различные конфигурации магазина инструментов; опционально цепные магазины (24/40/64/120 мест)
• Высокая нагрузка на инструменты и совместимость с распространенными режущими инструментами
• Опция ультразвуковой обработки: высокочастотная ультразвуковая вибрация (15–70 кГц) на режущем конце уменьшает микротрещины, снижает силы резания, повышает производительность, увеличивает срок службы инструмента и улучшает качество поверхности

Сферы применения
Подходит для высокоточной и высокопроизводительной обработки хрупких твердых материалов (керамика, стекло, кварц), суперсплавов (титановые сплавы) и других труднообрабатываемых материалов, где требуются улучшенное качество поверхности и снижение износа инструмента

Технические параметры (таблица)
Позиция: MVC200-5AXIS
Ход X/Y/Z: 280*280*280 mm
Размер рабочего стола: Φ200 mm
Макс. нагрузка на стол: 50 kg
Ультразвуковой шпиндель: Стандарт
Диаметр шпинделя: Φ100 mm
Макс. скорость шпинделя (кратковременно): 36 000 rpm
Макс. скорость шпинделя (длительно): 28 000 rpm
Мощность двигателя: 6 kW
Скорость быстрого хода X/Y/Z: 36/36/36 m/min
Скорость быстрого хода A/C: 100/400 rpm
Точность позиционирования X/Y/Z: 0.007 mm
Повторяемость X/Y/Z: 0.004 mm
Точность позиционирования A/C: 8 ''
Повторяемость A/C: 4 ''
Тип магазина инструментов: Цепной тип
Вместимость инструментов: 40 (шт.)
Общий вес (включая аксессуары): 4 000 kg
Размеры станка (ДxШxВ): 1,732 x 3,147 x 2,195 mm
ЧПУ: SIEMENS One (HEIDENHAIN опционно)

Технические характеристики

• Модель: MVC200-5AXIS
• Ход X/Y/Z: 280*280*280 mm
• Размер рабочего стола: Φ200 mm
• Макс. нагрузка на стол: 50 kg
• Диаметр шпинделя: Φ100 mm
• Макс. скорость шпинделя: 36 000 rpm (кратковременно); 28 000 rpm (длительно)
• Мощность двигателя: 6 kW
• Скорость быстрого хода X/Y/Z: 36 m/min; A/C: 100/400 rpm
• Точность позиционирования X/Y/Z: 0,007 mm; Повторяемость: 0,004 mm
• Точность A/C: 8''; Повторяемость: 4''
• Магазин инструментов: цепной тип; Вместимость: 40 инструментов
• Общий вес (включая аксессуары): 4 000 kg
• Размеры станка: 1,732 x 3,147 x 2,195 mm
• ЧПУ: SIEMENS One (HEIDENHAIN опционно)
