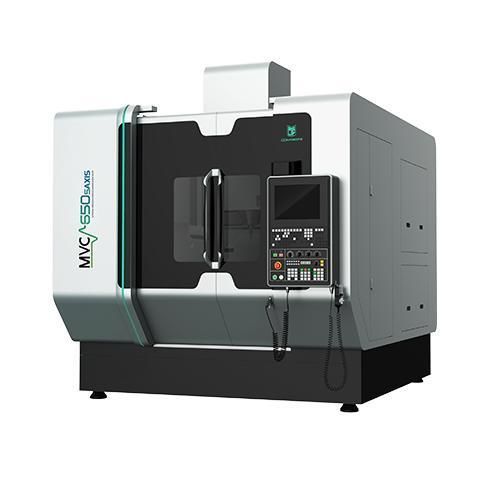

Обрабатывающий центр ЧПУ 5 осей MVC650

вертикальныйдля стекладля керамического материала

Обзор продукта

• Портальная конструкция обеспечивает высокую структурную стабильность при легких подвижных узлах, улучшая динамические характеристики и точность обработки
• Термически симметричная конструкция, разработанная с использованием метода конечных элементов (FEM), минимизирует тепловые деформации и обеспечивает долгосрочную точность
• Корпус из чугуна с отличными демпфирующими свойствами для высокой динамической производительности резания и надежности
• Жесткость станины оптимизирована с помощью итеративной проектировки на базе FEM
• Охлаждаемые двигатели осей Z, A и C для термической стабильности при длительных операциях

Основные характеристики

• Высокоскоростные высокоточные DDR-двигатели для осей A/C
• Точность позиционирования осей A/C до 8" и повторяемость 5"
• Высокожесткая надежная конструкция зажима/освобождения для осей A/C
• Три двигателя прямого привода для машин класса MVC650 и выше
• Импортные высокоточные линейные энкодеры для деления шкалы осей A/C
• Обширное рабочее пространство на поворотном столе
• Различные конфигурации магазина инструментов с дополнительными опциями
• Цепной магазин инструментов (опции 24/40/64/120T)
• Большая нагрузочная способность инструмента и совместимость со стандартными режущими инструментами
• Ультразвуковая обработка с высокочастотной вибрацией 15–70 кГц
• Преимущество ультразвука: снижает микротрещины в хрупких материалах
• Преимущество ультразвука: уменьшает силы резания и повышает эффективность
• Преимущество ультразвука: увеличивает ресурс инструмента
• Преимущество ультразвука: минимизирует заусенцы на заготовке
• Преимущество ультразвука: улучшает качество поверхности

Примеры применения
Подходит для высокоточной и высокоэффективной обработки хрупких материалов (керамика, стекло, кварц), суперсплавов (включая титановые сплавы) и других труднообрабатываемых материалов.

Технические параметры (таблица)
Item - MVC650-5AXIS - Unit
Ход по осям X/Y/Z - 750*800*550 - mm
Размер рабочего стола - Ø650 - mm
Макс. нагрузка на стол - 800 - kg
Ультразвуковой шпиндель - Стандарт - /
Диаметр шпинделя - Ø190 - mm
Макс. скорость шпинделя (кратковременно) - 20,000 - rpm
Макс. скорость шпинделя (длительно) - 14,000 - rpm
Мощность двигателя - 35 - kW
Скорость быстрой подачи X/Y/Z - 36/36/30 - m/min
Скорость быстрой подачи A/C - 30/70 - rpm
Точность позиционирования X/Y/Z - 0.008 - mm
Повторяемость X/Y/Z - 0.005 - mm
Точность позиционирования A/C - 8 - "
Повторяемость A/C - 5 - "
Тип инструментария - Цепной тип - /
Вместимость инструмента - 40 - шт.
Общий вес (включая аксессуары) - 16,500 - kg
Габариты станка (LxWxH) - 2,940x4,310x3,310 - mm
CNC-контроллер - SIEMENS One (HEIDENHAIN опционно) - /

Технические характеристики

• Ход по осям X/Y/Z: 750*800*550 mm
• Размер рабочего стола: Ø650 mm
• Макс. нагрузка на стол: 800 kg
• Ультразвуковой шпиндель: Стандарт
• Диаметр шпинделя: Ø190 mm
• Макс. скорость шпинделя (кратковременно): 20,000 rpm
• Макс. скорость шпинделя (длительно): 14,000 rpm
• Мощность двигателя: 35 kW
• Скорость быстрой подачи X/Y/Z: 36/36/30 m/min
• Скорость быстрой подачи A/C: 30/70 rpm
• Точность позиционирования X/Y/Z: 0.008 mm
• Повторяемость X/Y/Z: 0.005 mm
• Точность позиционирования A/C: 8 "
• Повторяемость A/C: 5 "
• Тип инструментария: Цепной тип (опции)
• Вместимость инструмента: 40 инструментов
• Общий вес (включая аксессуары): 16,500 kg
• Габариты станка (LxWxH): 2,940 x 4,310 x 3,310 mm
• CNC-контроллер: SIEMENS One (HEIDENHAIN опционно)
