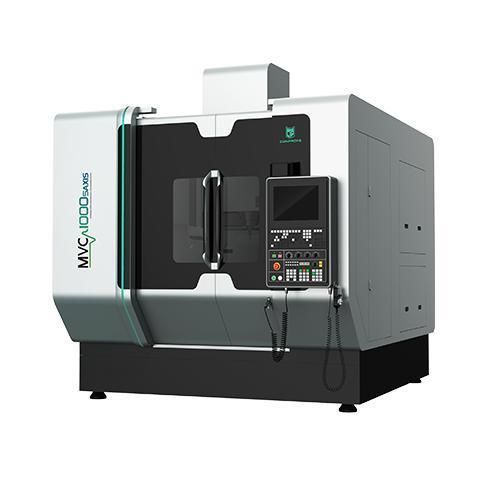

Обрабатывающий центр ЧПУ 5 осей MVC1000

вертикальныйдля стекладля керамического материала

Обзор продукта

• Портальная рама с легкими подвижными узлами для высокой динамики и точности обработки
• Термически симметричная конструкция, разработанная методом конечных элементов (FEM), для минимизации термических деформаций при длительной работе
• Корпус из чугуна с хорошими демпфирующими свойствами для стабильной работы и широкой применимости
• Оптимизация жесткости станины с помощью FEM
• Охлаждаемые двигатели на осях Z, A и C

Ключевые особенности

• Высокоскоростные высокоточные DDR-двигатели на осях A/C
• Точность позиционирования A/C: 6''; повторяемость: 4''
• Высокожесткая конструкция зажима/разжима для осей A/C
• Три двигателя с прямым приводом для моделей со шпинделем от 650 мм и выше
• Импортные высокоточные линейные энкодеры для обратной связи по осям A/C
• Просторная рабочая зона на поворотном столе
• Различные конфигурации магазина инструмента; цепной магазин опционально (24/40/64/120T)
• Высокая нагрузочная способность инструмента и совместимость с распространёнными режущими инструментами
• Опция ультразвуковой обработки: вибрация на конце инструмента 15–70 кГц снижает микротрещины, уменьшает усилие резания, продлевает ресурс инструмента и улучшает качество поверхности

Сферы применения

Подходит для высокоточной и высокопроизводительной обработки твердых хрупких материалов (керамика, стекло, кварц), супераллоев (титановые сплавы) и других труднообрабатываемых материалов, где важны целостность поверхности и жесткие допуски

Технические параметры

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Характеристики

• Модель: MVC1000-5AXIS
• Ходы X/Y/Z: 1250 × 1250 × 1000 мм
• Рабочий стол: Φ1000 мм, макс. нагрузка 1 000 кг
• Диаметр шпинделя: Φ210 мм; ультразвуковой шпиндель в стандартной комплектации
• Частота шпинделя: до 15 000 rpm (кратковременно), 12 000 rpm (длительно)
• Мощность двигателя: 35 кВт
• Скорости быстрого перемещения: X/Y/Z 30 м/мин; оси A/C 30/60 rpm
• Точность позиционирования: X/Y/Z 0.008 мм; A/C 15''
• Повторяемость: X/Y/Z 0.005 мм; A/C 8''
• Магазин инструмента: цепного типа, типично 40 инструментов (есть другие варианты)
• Общий вес (вкл. аксессуары): 25 000 кг
• Габариты (Д×Ш×В): 3 480 × 5 900 × 4 250 мм
• Варианты ЧПУ: SIEMENS One (HEIDENHAIN опционально)
