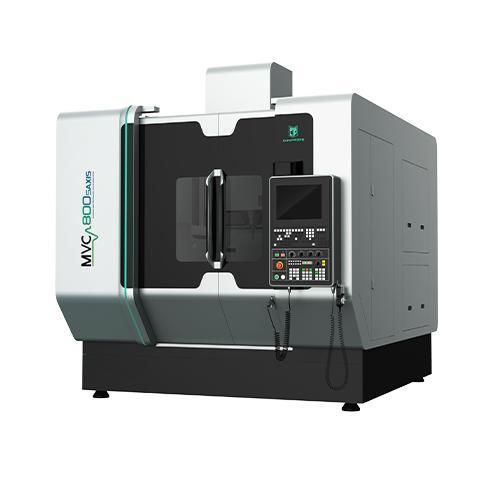

Обрабатывающий центр ЧПУ 5 осей MVC800

вертикальныйдля стекладля керамического материала

Обзор

• Конструкция портального типа с исключительной устойчивостью и облегченными подвижными компонентами, обеспечивающая повышенную точность и улучшенные динамические характеристики станка
• Термически симметричная конструкция, разработанная с использованием метода конечных элементов (FEM), эффективно минимизирующая влияние тепловых деформаций и обеспечивающая высокую жесткость, необходимую для поддержания долгосрочной точности
• Использование чугуна с отличными виброгасящими свойствами, который отличается выдающейся динамической производительностью резания, стабильностью, надежностью и широкой применимостью
• Постоянное повышение жесткости конструкции станины с помощью FEM для достижения оптимальной конструкции
• Охлаждаемый двигатель оси Z
• Охлаждаемые двигатели осей A и C

Основные характеристики продукта

• Высокоскоростной и высокоточный двигатель DDR для осей A и C
• Точность позиционирования осей A и C 6'' и повторяемость 4''
• Высокожесткая и надежная конструкция зажима и разжатия
• 3 двигателя с прямым приводом для моделей 650 и выше
• Импортные высокоточные линейные энкодеры для деления шкалы осей A и C
• Просторное пространство для обработки на поворотном столе
• Различные конфигурации инструментального магазина с дополнительными опциями
• Цепной инструментальный магазин (24/40/64/120T по выбору)
• Высокая нагрузка на режущие инструменты
• Широкий спектр режущих инструментов
• Уникальные преимущества ультразвуковой обработки - Воздействие высокочастотных ультразвуковых колебаний на кончик инструмента (15–70 кГц): 1. Снижает риск микротрещин; 2. Уменьшает режущее усилие и повышает эффективность обработки; 3. Увеличивает срок службы инструмента; 4. Минимизирует образование заусенцев на заготовке; 5. Повышает качество поверхности

Примеры применения Подходит для высокоточной и высокоэффективной обработки твердых хрупких материалов (керамика, стекло, кварц и т. д.), суперсплавов (титановые сплавы и т. д.) и других труднообрабатываемых материалов Технические параметры Параметр | MVC800-5AXIS | Единица Ход по осям X/Y/Z | 800*1000*550 | мм Размер рабочего стола | Φ800 | мм Макс. нагрузка на рабочий стол | 900 | кг Ультразвуковой шпиндель | Стандартный | / Диаметр шпинделя | Φ190 | мм Макс. скорость шпинделя (кратковременная) | 20 000 | об/мин Макс. скорость шпинделя (длительная) | 14 000 | об/мин Мощность двигателя | 35 | кВт Скорость быстрой перемещения по осям X/Y/Z | 36/36/30 | м/мин Скорость быстрой перемещения по осям A/C | 30/70 | об/мин Точность позиционирования по осям X/Y/Z | 0,008 | мм Повторяемость по осям X/Y/Z | 0,005 | мм Точность позиционирования по осям A/C | 8 | дюймов Повторяемость по осям A/C | 5 | дюймов Тип инструментального магазина | Цепной | / Вместимость инструментального магазина | 40 | шт. Общий вес (включая принадлежности) | 17 000 | кг Габаритные размеры станка (ДxШxВ) | 2940x4310x3310 | мм Контроллер ЧПУ | SIEMENS One (HEIDENHAIN опционально) | / Характеристики / технические спецификации

• Ход по осям X/Y/Z: 800*1000*550 мм
• Размер рабочего стола: Φ800 мм
• Макс. нагрузка на рабочий стол: 900 кг
• Ультразвуковой шпиндель: стандартно
• Диаметр шпинделя: Φ190 мм
• Макс. скорость шпинделя (кратковременная): 20 000 об/мин
• Макс. Скорость вращения шпинделя (длительная): 14 000 об/мин
• Мощность двигателя: 35 кВт
• Скорость быстрой перемещения по осям X/Y/Z: 36/36/30 м/мин
• Скорость быстрой перемещения по оси A/C: 30/70 об/мин
• Точность позиционирования по осям X/Y/Z: 0,008 мм
• Повторяемость по осям X/Y/Z: 0,005 мм
• Точность позиционирования по осям A/C: 8''
• Повторяемость осей A/C: 5''
• Тип инструментального магазина: цепной (варианты: 24/40/64/120T)
• Вместимость инструментального магазина: 40 инструментов
• Общий вес (вкл. принадлежности): 17 000 кг
• Размеры станка (ДxШxВ): 2 940 x 4 310 x 3 310 мм
• Контроллер ЧПУ: SIEMENS One (HEIDENHAIN опционально)
