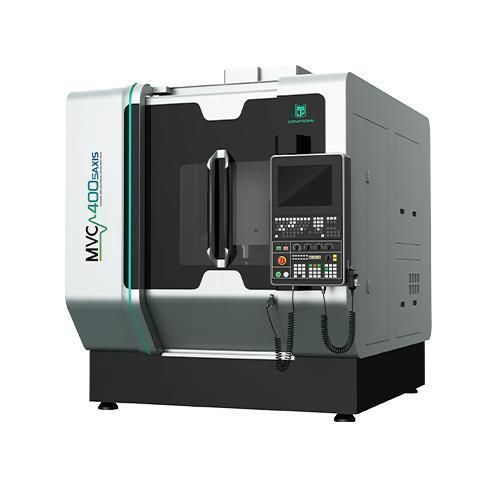

Обрабатывающий центр ЧПУ 5 осей MVC400

вертикальныйдля стекладля керамического материала

Обзор

• Портальная конструкция с высокой стабильностью и облегчёнными подвижными элементами для улучшения динамических характеристик и точности обработки
• Термически симметричная конструкция, разработанная методом конечных элементов (FEM), для минимизации термических деформаций и обеспечения долговременной точности
• Элементы из чугуна для хорошего демпфирования вибраций, улучшенной динамической режущей производительности и стабильности
• Оптимизация жёсткости станины и структуры с помощью FEM
• Охлаждаемый мотор оси Z; охлаждаемые моторы осей A и C

Ключевые преимущества

• Высокоскоростные, высокоточные DDR-моторы для осей A/C; позиционная точность A/C 8'' и повторяемость 4''; конструкция зажима/отжима с высокой жёсткостью; 3 мотора прямого привода на моделях 650 и выше
• Импортные высокоточные линейные энкодеры для деления шкалы A/C и достаточно места для обработки на поворотном столе
• Различные конфигурации магазина инструментов (цепной тип: опции 24/40/64/120T); высокая нагрузочная способность для инструментов; совместимость с широким спектром режущих инструментов
• Ультразвуковая обработка (15–70 кГц): 1) снижает микротрещины; 2) уменьшает силы резания и повышает эффективность; 3) увеличивает ресурс инструмента; 4) минимизирует заусенцы; 5) улучшает качество поверхности

Примеры применения
Подходит для высокоточной, высокопроизводительной обработки хрупких твёрдых материалов (керамика, стекло, кварц), суперсплавов (титановые сплавы) и других труднообрабатываемых материалов, где требуются минимальные повреждения подповерхностного слоя и высокое качество поверхности

Технические параметры
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Характеристики

• Модель: MVC400-5AXIS
• Ходы X/Y/Z: 420×420×380 мм
• Рабочий стол: Φ400 мм
• Макс. нагрузка на стол: 200 кг
• Шпиндель: Ультразвуковой шпиндель в стандартной комплектации, диаметр Φ155 мм, макс. скорость 24 000 об/мин (кратковременно), 16 000 об/мин (длительно)
• Мощность двигателя: 22 кВт
• Скорости быстрого перемещения: X/Y/Z 36 м/мин; A/C 100/150 об/мин
• Точность позиционирования: X/Y/Z 0,007 мм; A/C 8''
• Повторяемость: X/Y/Z 0,004 мм; A/C 4''
• Магазин инструментов: цепной тип, 40 инструментов (опции: 24/40/64/120T)
• Общий вес: 7 000 кг
• Размеры станка: 2 000×3 310×2 420 мм
• CNC-контроллер: SIEMENS One (HEIDENHAIN опционально)
