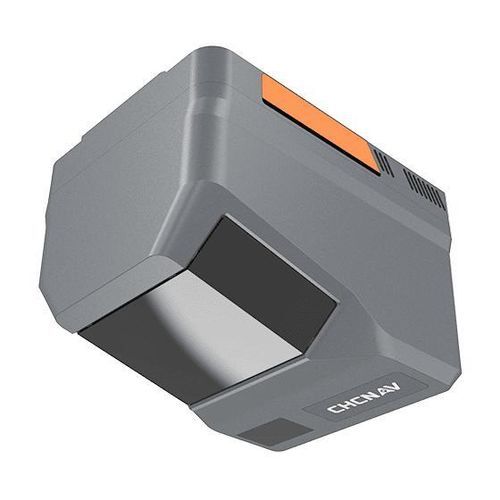

Датчик-лидар высокое разрешение AlphaAir 6

легкий3Dдля картографии

Обзор
CHCNAV AlphaAir 6 (AA6) — бортовая LiDAR‑система для высокоплотных и дальнодействующих авиационных съёмок в сложном и сильно рельефном ландшафте. Сочетает призменное долгодействующее лазерное сканирование, высококлассную IMU (500 Hz) и 5‑е поколение обработки волновой формы в реальном времени (RWP) для улучшения проникновения, полноты точечного облака и точности картирования. Доступна в конфигурациях с одной камерой (AA6) и двойной камерой (AA6D) для интеграции на мультикоптеры и самолётные платформы.

Основные достоинства

• Максимальная дальность до 2 100 м (80%); типичные рабочие высоты 100–600 m AGL.
• RWP 5‑го поколения для повышения плотности точек и способности к проникновению.
• Интегрированный ультралегкий корпус (AA6 ≈1,35 kg) обеспечивает более длительное время полёта и большую площадь покрытия.
• Открытые интерфейсы для простой интеграции с распространёнными UAV‑платформами.

Ключевые характеристики

• Дальняя дальность + высококлассная IMU: до 2 100 м; IMU с нестабильностью смещения ≈0,3°/h, обновление 500 Hz.
• Высокая пропускная способность точек: до 1 000 000 pts/s при 120 m AGL и 200 000 pts/s при 400 m AGL (в некоторых конфигурациях указывают до 2 000 000 имп./с).
• Варианты съёмки: одиночная камера 25 MP (4/3" CMOS, переключаемая на 100 MP) или AA6D с двумя APS‑C сенсорами (26 MP ×2) и FOV 110°.
• Ультралёгкая компоновка: AA6 ≈1,35 kg; AA6D ≈1,85 kg; пример: до ≈50 мин полёта и ≈15 km² покрытия на CHCNAV X500 (в зависимости от платформы).
• Высокие скорости передачи данных и сменные носители для непрерывных операций (до ≈200 MB/s в зависимости от конфигурации).

Преимущества и производительность

• Усиленное ядро лазера и высококлассная IMU обеспечивают надёжную навигацию и точность картирования в сложных условиях.
• Реaltime мультипериодная обработка RWP улучшает проникновение через растительность, разделение множественных отражений и полноту точечного облака при высоких PRR.
• Гибкие режимы съёмки позволяют выбирать между чувствительностью (25 MP) и разрешением (100 MP) в зависимости от высоты полёта и требований к GSD.
• Модульная конструкция и открытые интерфейсы упрощают интеграцию, обслуживание и непрерывность миссий.

Сценарии применения

• Топографические съёмки и картографирование в горных и сильно рельефных регионах.
• Лесные обследования и оценка биомассы.
• Съёмка дорог, мостов и автомагистралей.
• Инспекция линий электропередач и линейной инфраструктуры.
• Реагирование при ЧС и оперативное аэрокартографирование.

Часто задаваемые вопросы (выборочно)

• Что улучшено по сравнению с предыдущим поколением: увеличенная дальность (до 2 100 м), более высокая плотность точек за счёт RWP 5‑го поколения и улучшенная стабильность IMU (~0,3°/h).
• 25 MP vs 100 MP: 100 MP обеспечивает более детализированные изображения на больших высотах (лучший GSD); 25 MP даёт большую чувствительность и меньший объём данных при низких полётах.
• Одна камера vs две: AA6 single позволяет переключать 25/100 MP; AA6D использует два APS‑C сенсора и 110° FOV для снижения бокового перекрытия и повышения эффективности.
• Передача и хранение данных: высокие скорости передачи (до ≈200 MB/s) и сменные карты памяти для непрерывных миссий; фактическая пропускная способность зависит от конфигурации.

Технические характеристики (ориентировочно)

• Диапазон лазера: 2 100 м (80%); 960 м (10%).
• Скорость сканирования/импульсов: до 2 000 000 имп./с (указание производителя); типично до 1 000 000 pts/s @120 m AGL, 200 000 pts/s @400 m AGL.
• FOV (сканер): 90°; количество возвратов: до 16.
• Камера (AA6 single): 25 MP (6144 × 4096), опционально 100 MP (12288 × 8192). AA6D (dual): 26 MP ×2 (6252 × 4168), FOV 110°.
• Фокусные расстояния: AA6 ≈12 mm; AA6D ≈16 mm (в зависимости от конфигурации).
• Позиционирование: GNSS с поддержкой всех созвездий; IMU 500 Hz, нестабильность смещения ≈0,3°/h.
• Указанная точность: горизонтальная <5 cm; вертикальная <5 cm (зависит от конфигурации и обработки).
• Рабочая температура: −20 °C до +50 °C.
• Вес: AA6 ≈1,35 kg; AA6D ≈1,85 kg. Время полёта/покрытие зависят от платформы.
• Передача данных: поддержка высоких скоростей (до ≈200 MB/s); сменные накопители для работы в поле.
